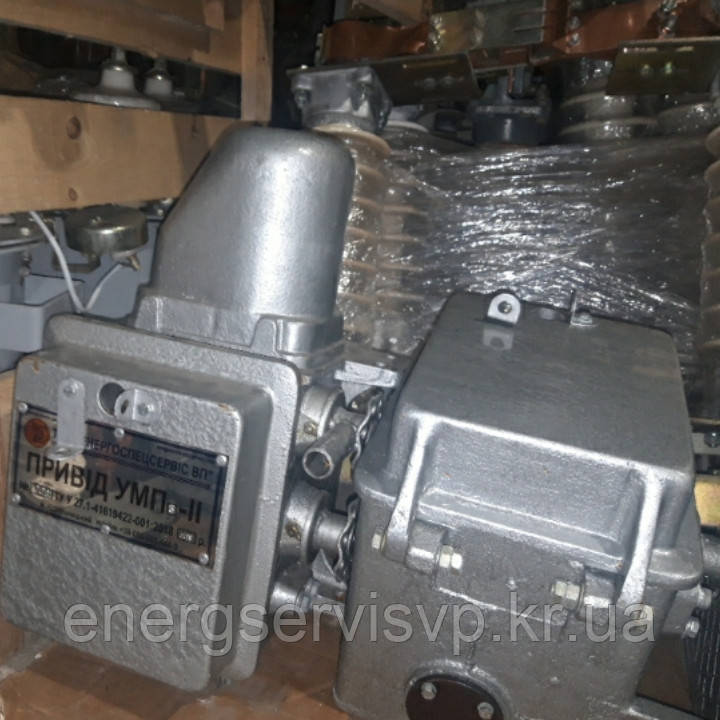

Привід роз'єднувача контактної мережі УМПз-ІІ
69 780 ₴
- В наявності
- Код: 8535
- +380 (50) 555-44-40Відділ контролю якості.
- +380 (95) 554-44-40Керівництво
- +380 (50) 555-44-40Відділ контролю якості.
Привід до разъединителям контактної мережі змінного і постійного струму високої напруги УМП-ІІ призначений для оперування роз'єднувачами постійного струму РКС-3,3/3000 і РКС-3,3/4000, а також роз'єднувачами змінного струму без ножів заземлення типу РНД-35/1000, РД-35/1000 і РНДЖ 27,5/1600 та інших. Привід електродвигунні УМПЗ-II призначений для оперування головним і заземлюючим ножами роз'єднувачів типу РКСз-3,3/3000, РНД3-1-35/1000, РНДЖЗ - 27,5/1600 та інших однополюсних роз'єднувачів з одним ножем заземлення.Приводи моторні ( електродвигунні) УМП-ІІ і УМПЗ-II призначені для роботи в умовах помірного клімату (кліматичне виконання У, УХЛ, категорія розміщення 1 по ГОСТ 15150-69).Приводи УМП-ІІ (рис. 1) і УМПЗ-II виробництва ТОВ "ЕНЕРГОСПЕЦСЕРВІС ВП" ТУ У 27.1-41619422-001:2018, являють собою двоступінчасті редуктори, зібрані в чавунному корпусі 7. Перша ступінь редуктора - прямозубая передача з модулем зачеплення 1,5 (шестерня 5, що стоїть на валу електродвигуна 12, передає обертання шестірні 10 з передаточним числом 120/13). Друга ступінь редуктора - черв'ячна з модулем зачеплення 3, передавальним числом 68/1, черв'як 9 передає обертання на черв'ячне колесо (вінець) 11, яке змонтовано на фрикционе 1, встановленому на вихідному валу привода 13.Редуктор приводиться в дію електродвигуном 12, встановленими на корпусі 7 під чавунною кришкою 6. Електродвигун ізолюється від корпуса пластмасової плитою, і зубчасте колесо першої ступіні редуктора ізолюється від валу пластмасовими втулками і шайбою.Реверс приводу здійснюється двома тумблерами, встановленими на кронштейні 2, які перемикаються в крайніх положеннях приводу за допомогою двох упорів, встановлених на вихідному валу.Доступ до механізму привода здійснюється через дверку 8 (рис. 1), що відкривається викруткою, дверцята зблокована з механізмом приводу за допомогою кнопки таким чином, що при відкритій дверці ланцюг живлення електродвигуна розімкнута і дистанційне керування приводом виключається.Ручне оперування приводом здійснюється при відкритих дверцятах ручкою, що одягається на поворотний важіль фрикціона.Дистанційне оперування приводом здійснюється при закритих дверцятах від апаратури керування приводами АУП-3 по трипровідною лінії.Привід електродвигунні типу УМПЗ-II (рис. 2) конструктивно выполнен также, как и привод УМП-II, но имеет некоторые особенности.Кроме основного выходного вала, предназначенного для оперирования главным ножом разъединителя, в бобышке корпуса привода установлен вал 1, предназначенный для оперирования заземляющим ножом разъединителя.Оба вала сблокированы специальными шайбами 2, 3 таким образом, что обеспечивается невозможность дистанционного управления приводом при включенном положении вала управления заземляющим ножом.Оперирование валом управления заземляющим ножом осуществляется той же ручкой, яка використовується при ручному оперуванні приводом.Можлива додаткова постачання двигунів УЛ-062 , УЛ-062М для ремонтних цілей.
- Ціна: 69 780 ₴
