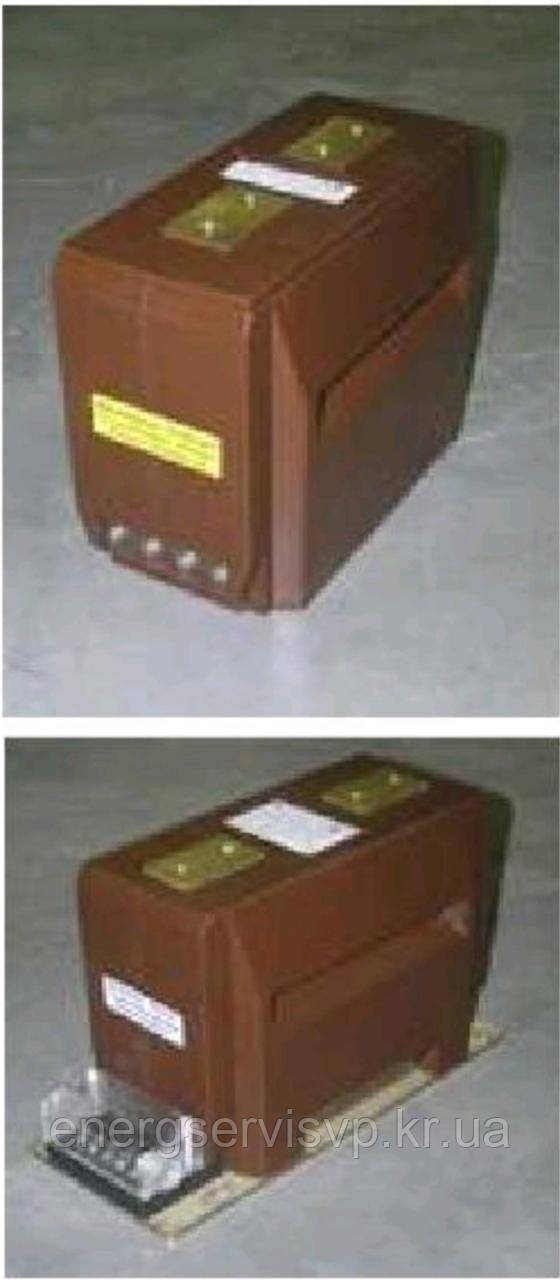

Трансформатор струму опорний ТОЛУ-10

Розшифровка маркування трансформатора струму ТОЛУ-10

Аналоги: ТОЛ-10, Т-10М, ТОЛ СЭЩ-10.

ТОЛУ-0,5/10Р-Х/5Y:
Т - трансформатор струму;
Про - опорний;
Л - виконання трансформатори з литою ізоляцією; У - Україна.
10 - клас напруги, В;
0,5 s (0.5) - клас точності вторинної обмотки для вимірювання;
10Р - клас точності вторинної обмотки для захисту;
Х - номінальний первинний струм, А; (10, 20, 30, 40, 50, 100, 150, 200, 300, 400, 600, 800, 1000)
5 - номінальний вторинний струм, А;
Y - кліматичне виконання. "Т" і "УХЛ категорії розміщення 2.1 по ГОСТ 15150.

Трансформатори струму з лінійки заводу, ТОЛУ -10, визначені для перебудови передачі показників приладів і пристроїв Рза, які займаються электроизмерением, в мережах змінного струму з робочої частоти 50 Гц. Номінальна напруга мережі, відповідно не повинно перевищувати 10 кіловольт. Передбачена можливість установки в КРУ зовнішньої та внутрішньої установки.

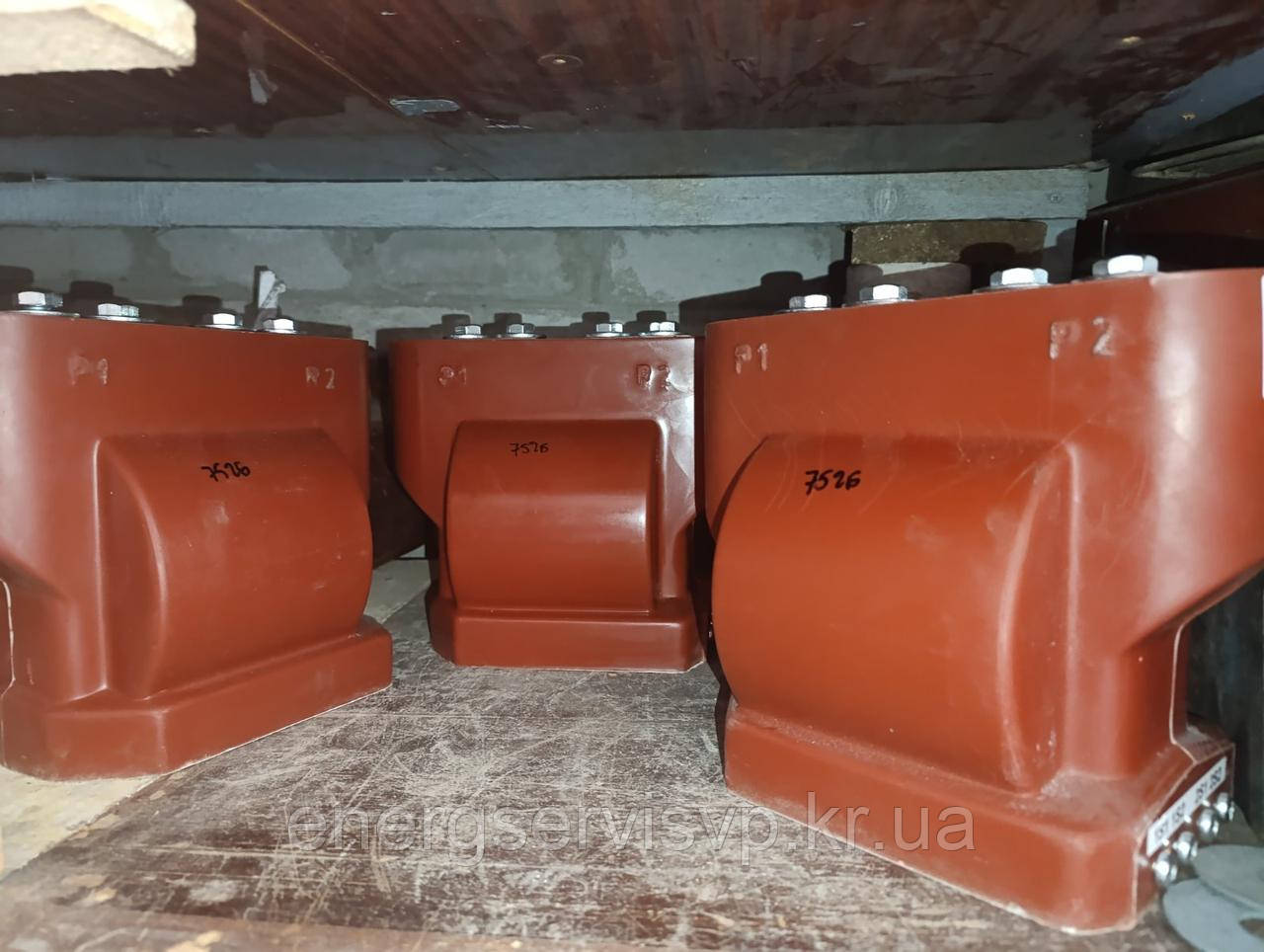

Трансформатори струму ТОЛУ-10 реалізовані за принципом опорної конструкції. Трансформатори вміщують в собі магнітопроводи, а також первинну та вторинні обмотки.

Для даних трансформаторів, типовими коефіцієнтами трансформації є від 5/5 до 2000/5.

Лінійка, що випускається заводом-виробником, передбачає наступні види трансформаторів струму ТОЛУ-10:

Коефіцієнти трансформації:

ТОЛУ-10 10/5
ТОЛУ-10 20/5
ТОЛУ-10 30/5
ТОЛУ-10 40/5
ТОЛУ-10 50/5
ТОЛУ-10 75/5
ТОЛУ-10 100/5
ТОЛУ-10 150/5
ТОЛУ-10 200/5
ТОЛУ-10 300/5
ТОЛУ-10 400/5
ТОЛ 10 500/5
ТОЛ 10 600/5
ТОЛ 10 800/5
ТОЛ 10 1000/5

Клас точності: 0,5; 0,5 s; 0,2; 0,2 s /10P

Другий важливий параметр, клас точності обмотки призначеної для вимірювання, може мати одне з наступних значень: 0,5 0,5 S.

Гарантія якості!

Технічні умови зареєстровані в єдиній базі технічних умов України.

На всю продукцію є сертифікати відповідності, якості.
