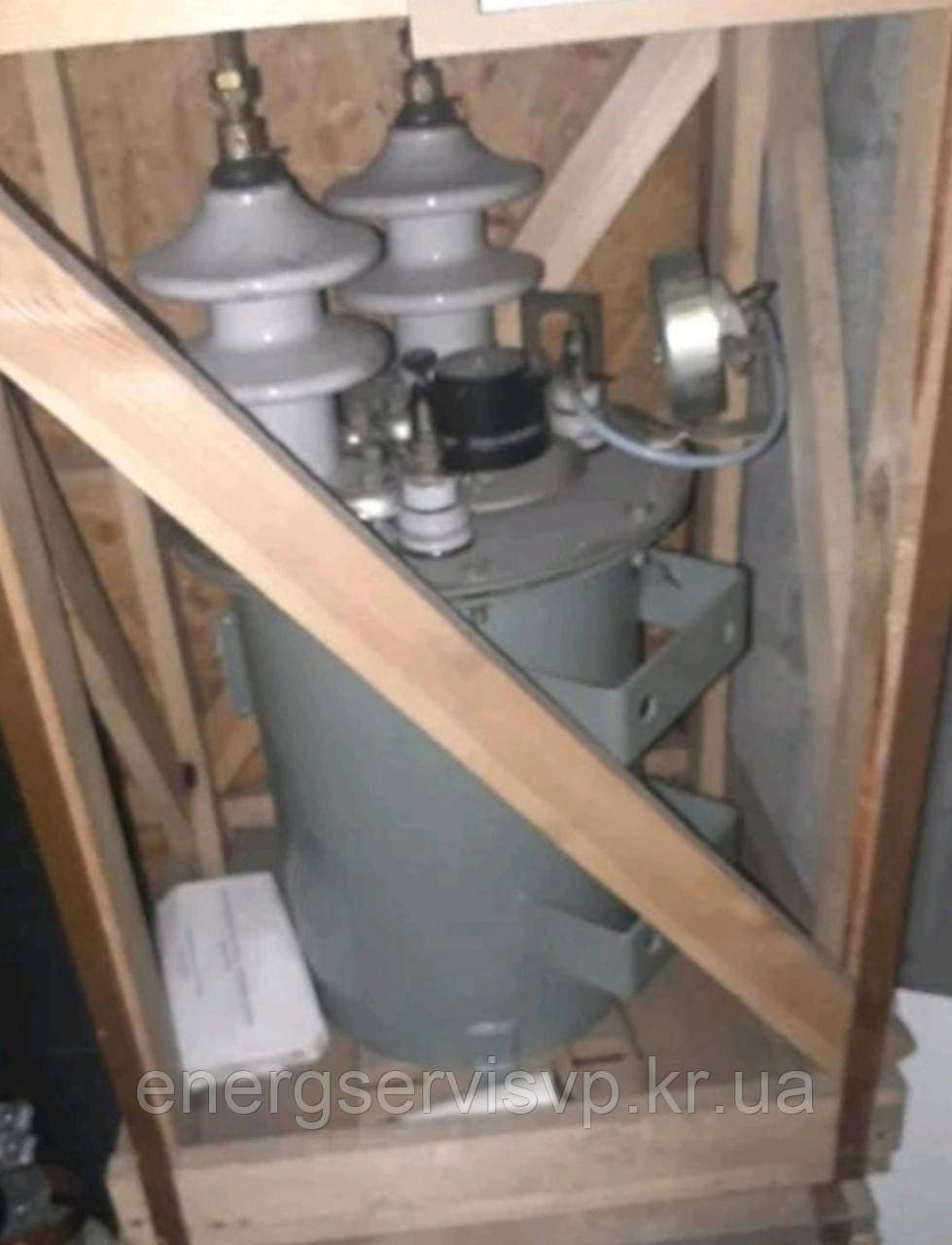

Трансформатор оливний ОМ (м) — 4/10 У1



Однофазні оливні трансформатори типу ОМ із природним охолодженням, вмикаються в мережі змінного струму 50 Гц і використовуються для перетворення електроструму в різних мережах однофазних споживачів електроенергії.

Робоча напруга таких трансформаторів від 6 кВ до 10 кВ, потужність від 0,63 до 10 кВА. Конструкція трансформаторів відповідає вимогам ТУ 659 РК 0001 0033-07-95 і ТУ 659 РК 0001 0033-15-95. Не рекомендується експлуатувати трансформатор у хімічно активному та вибуховому середовищі. Встановлювати оливний однофазний трансформатор можна на висоті до 1000 м.

Під час експлуатації в умовах вібрації та трясіння трансформатор слугуватиме довго не буде, а той час, який він функціонуватиме, супроводжуватиметься численними поломками та збоями в роботі. У разі правильного експлуатування та техобслуговування трансформатор слугуватиме тривалий час.

Трансформатори цього типу працюють у разі перепадів температури від -45 °C до +40 °C для В1. Для ХЛ1 перепади становлять -60 °C до +40 °C, а за відносної вологості повітря до 80% за +25 °C. Напруга регулюється з боку ПБВ (ВН).

Структура умовного позначення

О — однофазний трансформатор.

М — охолодження оливне з природною циркуляцією повітря й олії.

П — перетворювальний.

Х — номінальна потужність, кВА.

6(10) — номінальна напруга обмотування ВН, кВ.

У1 (ХЛ1) — кліматичне виконання й категорія розміщення за ГОСТом 15150

Трансформатор має зварні баки. Підіймання вже зібраного трансформатора відбувається за допомогою скоб, які розташовані на кришці трансформатора. Внизу трансформатора розміщений корок для заливання оливи, корок для спускання оливи, корок для взяття проб оливи та болт уземлення. На кришці трансформаторного бака є висновок ОНН, ОВН, гніздо для термометра, корок для доливання оливи та ПБВ. Активна частина трансформатора складається з обмоток, виводів ОВН та ОНН і магнітопроводу. Обмотки трансформаторів виготовлені з мідних провідників. Виведення ОВН і ВОНН зовнішнього встановлення, ізолятори порцелянові, знімні. Кінцеве складання здійснюється точно та ретельно згідно з КД. Встановлення та кріплення обмоток проводиться на стрижнях магнітопроводу. Після встановлення обмотування виконується монтаж ярма, а потім відбувається сушіння вакуумом і збираються електричні з'єднання.

Після перевірки з'єднань обмотування, коефіцієнта трансформації та кутової похибки зсув фазних векторів, треба встановити активну частину в трансформаторний бак. Потім йде ретельне сушіння та перевірка моментів затягування болтових з'єднань, далі закріплення кришки трансформатора та наприкінці бак трансформатора заповнюється трансформаторною оливою. Кожен трансформатор підлягає типовому та приймально-святковому випробуванню згідно з нормативною документації та ГОСТ 11677.

Технічні характеристики трансформаторів ОМ, ОМП

Обо-
значення типу

Рис

Номінальна потужність, кВА

Номінальна напруга кВ



Ток х.х, %

Загуби, Вт

Напруга
к.з, %

Габаритні розміри

Маса, кг

ВН

НН

XX

КЗ

L

В

Н

10



ОМ-1,25/10

1,25

6

14

19

53

5,0

470

327

625

44

10

ОМ-2.5/10

2.5

6

15

28

87

4,5

510

440

650

61

10

ОМП-4/10

2

4

6

0,23
0,4

2,3

21

130

4,7

520

654

550

90

10

0,23

0,4

ОМП-10/10

3

10

6

0,23 0.4

3,8

51

260

3,5

613

100

0,15

3,8

10

0,23 0,4

3,5

0,15

3,8





Гарантія якості!

Технічні умови зареєстровані в єдиній базі технічних умов України.

На всю продукцію є сертифікати відповідності, якості.

Характеристики
Основні
Країна виробникУкраїна
Кількість фаз1
Тип трансформатораПонижуючий
Спосіб охолодження обмотокМасляний
ВиробникТОВ "Енергоспецсервіс ВП"
Інформація для замовлення
  • Ціна: від 22 000 ₴
