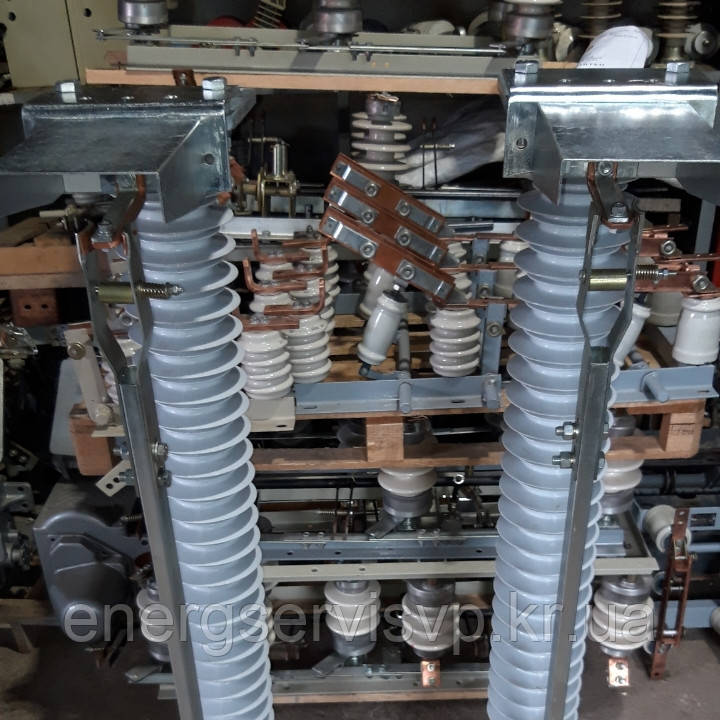

Заземлювач ЗОН-110 Б1 УХЛ1

Заземлювач нейтралі силового трансформатора ЗОН-110 Б1 УХЛ1 з приводом ПРГ-00-2 УХЛ1.

Заземлювачі типів ЗОН-110М-IУХЛ1, ЗОН-110Б-IUХЛ1, ЗОН-110-IT1 призначені для заземлення нейтралей силових трансформаторів, що мають в нейтралі трансформатор струму для захисту від замикань на землю.Заземлювачі типів ЗОН-110М-IIUХЛ1, ЗОН-110Б-IУХ1, ЗОН-110-IIT1 призначені для заземлення нейтралей силових трансформаторів, які не мають захисту від замикань на землю.Конструкція По конструкції заземлювачі рубального типу. Заземлювач складається з основи, ізоляційної колонки, нерухомого контакту та ножа заземлення. Основа являє собою куточок і призначена для встановлення заземлювача. На підставі кріпиться ізоляційна колонка, на версальній частині якої встановлюється нерухомий контакт.Заземлювальний ніж виготовлений з алюмінієвої труби, з'єднаної через пластину з валом. Під час оперування заземлювальний ніж, на кінці якого є рознімний контакт, вбирається в нерухомий контакт. Контактний тиск у роз'ємному контакті забезпечується пружиною.Заземлювачі ЗОН-110М(Б)-I УХЛ1, на відміну від ЗОН-110М(Б)II УХЛ1, монтуються на ізоляторі та мають тягу, ізольовану від заземлювального ножа.

Технічні характеристики Параметри:

ЗОН–110М–IУХЛ1ЗОН–110М–IIУХЛ1

ЗОН–110Б–IУХЛ1ЗОН–110Б–IIУХЛ1

Номінальна напруга 110 кВ;

Найбільша робоча напруга 126 кВ;

Номінальний струм — 400 А;

Струм електродинамічної стійкості, кА15,75;

Струм термічної стійкості, кА6,36;

Час протікання струму термічної стійкості, з33

Маса, кг — 85,56,94
