Привод моторний роз'єднувача контактної мережі УМП-ІІ УМПЗ-ІІ

Привід моторний роз"єднувачів контактної електромережі залізниці змінного і постійного струму високої напруги УМП-ІІ призначений для оперування роз'єднувачами постійного струму РКС-3,3/3000 і РКС-3,3/4000, а також роз'єднувачами змінного струму без ножів заземлення типу РНД-35/1000, РД-35/1000 і РНДЖ 27,5/1600 та інших. Привід руховий УМПЗ-II призначений для оперування головним і заземлюючим ножами роз'єднувачів типу РКСз-3,3/3000, РНД3-1-35/1000, РНДЖЗ - 27,5/1600 та інших однополюсних роз'єднувачів з одним ножем заземлення.

Приводи моторні ( рухові, електродвигунні) УМП-ІІ і УМПЗ-II призначені для роботи в умовах помірного та помірно-холодного клімату (кліматичне виконання У, УХЛ, категорія розміщення 1 по ГОСТ 15150-69).

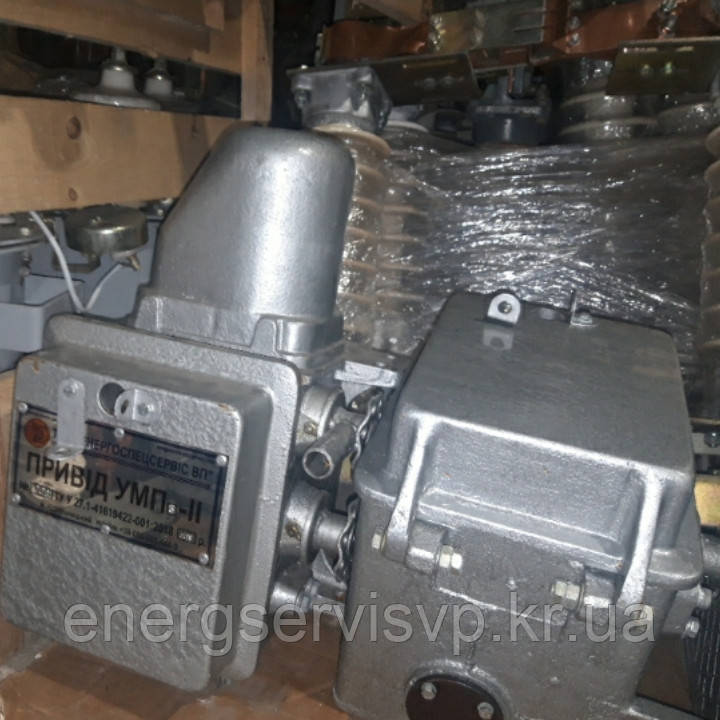

Приводи УМП-ІІ (рис. 1) і УМПЗ-II виробництва ТОВ "ЕНЕРГОСПЕЦСЕРВІС ВП" ТУ У 27.1-41619422-001:2018, являють собою двоступінчасті редуктори, зібрані в чавунному корпусі 7. Перша ступінь редуктора - прямозубая передача з модулем зачеплення 1,5 (шестерня 5, що стоїть на валу електродвигуна 12, передає обертання шестірні 10 з передаточним числом 120/13). Друга ступінь редуктора - черв'ячна з модулем зачеплення 3, передавальним числом 68/1, черв'як 9 передає обертання на черв'ячне колесо (вінець) 11, яке змонтовано на фрикціоні 1, встановленому на вихідному валу привода 13. Редуктор приводиться в дію електродвигуном 12, встановленим на корпусі 7 під чавунною кришкою 6. Електродвигун ізолюється від корпуса пластмасової плитою, і зубчасте колесо першої ступіні редуктора ізолюється від валу пластмасовими втулками і шайбою. Реверс приводу здійснюється двома тумблерами, встановленими на кронштейні 2, які перемикаються в крайніх положеннях приводу за допомогою двох упорів, встановлених на вихідному валу.Доступ до механізму привода здійснюється через двері 8 (рис. 1), що відкривається викруткою, дверцята зблоковані з механізмом приводу за допомогою кнопки таким чином, що при відкритій дверці ланцюг живлення електродвигуна розімкнута і дистанційне керування приводом виключається.Ручне оперування приводом здійснюється при відкритих дверцятах ручкою, що одягається на поворотний важіль фрикціона.Дистанційне оперування приводом здійснюється при закритих дверцятах від апаратури керування приводами АУП-3 по трипровідною лінії.

Привод моторний типу УМПЗ-II  конструктивно виконаний  также, як і привод УМП-II, але має деякі відмінності.  Можлива додаткова постачання двигунів УЛ-062 , УЛ-062М для ремонтних цілей.
