Виробництво камер одностороннього обслуговування типу КСО-393
від 31 000 ₴
Показати оптові ціни- Під замовлення
- Оптом і в роздріб
- Код: 8535
- +380 (50) 555-44-40Відділ контролю якості.
- +380 (95) 554-44-40Керівництво
- +380 (50) 555-44-40Відділ контролю якості.
Виробництво камер збірних типу КСО-393, КСО-272, КСВ -285, КСО-366, КМ-1Ф, шаф обліку типу ЩО-70, ЩО-90. Пристрої комплектні розподільчі типу ПККР VP, КРУН-10кВ, КРУ-6кВ.

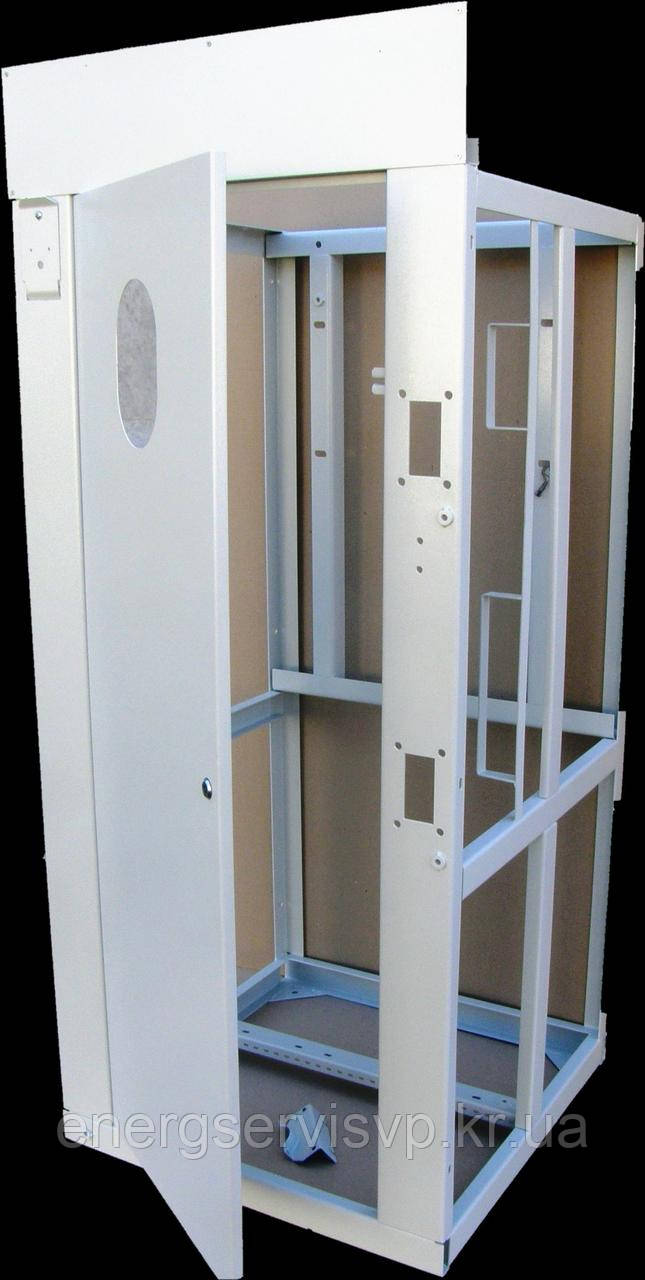

Камери збірні одностороннього обслуговування з повітряною ізоляцією в металевій оболонці зі стаціонарно встановленими комутаційними апаратами на номінальну напругу 6, 10кВ призначені для роботи в розподільних пристроях мереж трифазного змінного струму промислової частоти 50Гц з ізольованою або глухозаземленою нейтраллю як при новому будівництві, так і при реконструкції. Камери є повнофункціональним модернізованим аналогом камер КСО-393, що випускаються промисловістю.НазначениеУстанавливаются в закритих приміщеннях трансформаторних підстанцій, в машинних залах і інших місцях, недоступних для некваліфікованого персоналу і є електроустановками одностороннього обслуговування.КонструкцияКаркасы камер можуть виготовлятися як на базі зварних забарвлених металоконструкцій, так і на базі високотехнологічних клепаних гнутих оцинкованих металоконструкцій.Всередині камери розміщена апаратура головних ланцюгів. Рукоятки приводів і апаратів управління розташовані з фасадної сторони камери КСВ.Доступ в камеру забезпечують двері.На камері є оглядові вікна для огляду внутрішньої частини камери.Каналом для магістральних шинок оперативних ланцюгів живлення, ланцюгів управління, сигналізації служить короб, розташований у верхній частині камер КСО.Щоб уникнути помилкових операцій при обслуговуванні та ремонті в камерах передбачені наступні блокування, не допускають включення:– заземлюючих ножів при включених робочих ножах роз'єднувачів;– роз'єднувачів при ввімкнених заземлювальних ножах;Номінальні значення параметрів електричних апаратів і широка сітка схем дозволяють вирішувати широкий спектр завдань у відповідності з вимогами замовника.Камери КСО-319 VP комплектуються вимикачами навантаження, роз'єднувачами, заземлювальними пристроями, запобіжниками, вимірювальними трансформаторами струму та напруги та іншими електротехнічними апаратами високої напруги у відповідності з технічними вимогами.У відповідності з технічними вимогами в комплект постачання можуть входити торцеві панелі і шинні мости.При дворядній установці камери КСВ комплектується шинним мостом з роз'єднувачем (ШМР) або без них (ШМ). Шинний міст встановлюється тільки на крайні камери КСВ. Відстань між фасадами:2000мм (ШМ-1, ШМР-1);2500мм (ШМ-2, ШМР-2);3000мм (ШМ-3, ШМР-3);3500мм (ШМ-4, ШМР-4).Технічні характеристики:Значення1.Номінальна напруга, кВ6; 10.2.Найбільша робоча напруга, кВ7,2; 123.Номінальний струм головних ланцюгів:400; 6304.Номінальний струм запобіжників, А - при напрузі 6 кВ - при напрузі 10 кВ31,5; 50; 80; 100; 125; 160 31,5; 40; 63; 80; 100; 125; 160, 5.Номінальний струм трансформатора струму, А50; 75; 100; 150; 200; 300; 400; 600; 800.6.Струм електродинамічної стійкості головних ланцюгів, кА51.7. Струм термічної стійкості,
Умови експлуатації
Особливості конструктиву камер:-
- Зручне розташування релейного відсіку;
- Велика ширина камер, що дозволяє без проблем комутувати кабелю великих перерізів;
- Можливість установки високовольтного контактора в зв'язці з вакуумним вимикачем, що дозволяє використовувати камери для частого пуску двигунів, млинів, конвеєрів;
- Два види виконання збірної шини (горизонтальне і трикутником, що дозволяє без проблем пристыковывать КСВ -...VP до камер старого зразка);-
- Модернізована конструкція камери доповнено перегородкою, що дозволяє розділити відсіки вакуумного вимикача і кабельний відсік камери.КСВ -319-VP..
ТУ внесені в єдину базу даних технічних вимог України.
Найкоротші терміни!
Європейська якість!
Розглянемо будь-які побажання і пропозиції!
Основні | |
---|---|
Виробник | Енергоспецсервіс |
Країна виробник | Україна |
Тип обладнання | Комплектний розподільчий пристрій |
Кількість шаф | 1 шт. |
Номінальна напруга головного ланцюга | 380 В |
Номінальний струм | 630 А |
Ступінь захисту IP | 23 |
Тип монтажу | Зовнішній |
Кількість обслуговуваних сторін | 2 |
Тип щита | Ввідно-розподільчий |
Частота | 50 Гц |
Струм електродинамічної стійкості | 12 кА |
Струм термічної стійкості | 20 кА |
Номінальний струм відключення | 20 кА |
Розташування | Вертикальне |
Кількість вводів | 3 |
Максимальний струм | 100 А |
Кількість фаз | 3 |
Час перемикання | 1 сек |
Конструкція | Суцільнозварна |
Тип управління | Автоматичне/Ручне |
Кількість виходів | 3 |
Застосування | В приміщенні/Уличне |
Розрахункова кількість модулів | 54 |
Габаритні розміри | |
Висота | 2400 мм |
Ширина | 800 мм |
Довжина | 800 мм |
Маса | 370 кг |
Глибина | 1000 мм |
Трансформатор | |
Напруга первинної обмотки | 1200 В |
Напруга вторинної обмотки | 150 В |
Тип трансформатора | Понижуючий |
Додаткові характеристики | |
Штепсельная розетка | Так |
Рубильник | Так |
Розташування приводу | Праворуч |
Тип рубильника | Розривний |
Мінімальна робоча температура | 0 град. |
Максимальна робоча температура | 45 град. |
Прозорі двері | Ні |
Оглядове віконце | Так |
Тип вимикача | Вакуумний |
Автоматичний вимикач | Так |
Матеріал | Метал |
Колір | Різні кольори |
Наявність слабкострумового відсіку | Так |
Місце під лічильник | Так |
Монтажний комплект | Так |
Матеріал ущільнювача | Пориста гума |
Відкриття дверей | Лівосторонній/Правосторонній (перевішувані петлі) |
Захист | |
Наявність запобіжника | Так |
Замок | Врізний |
Захист від короткого замикання | Так |
Захист від перевантаження | Так |
Індикація режиму роботи | Так |
Індикація перевантаження | Так |
Опломбування | Так |
Антивандальне виконання | Так |
- Ціна: від 31 000 ₴
