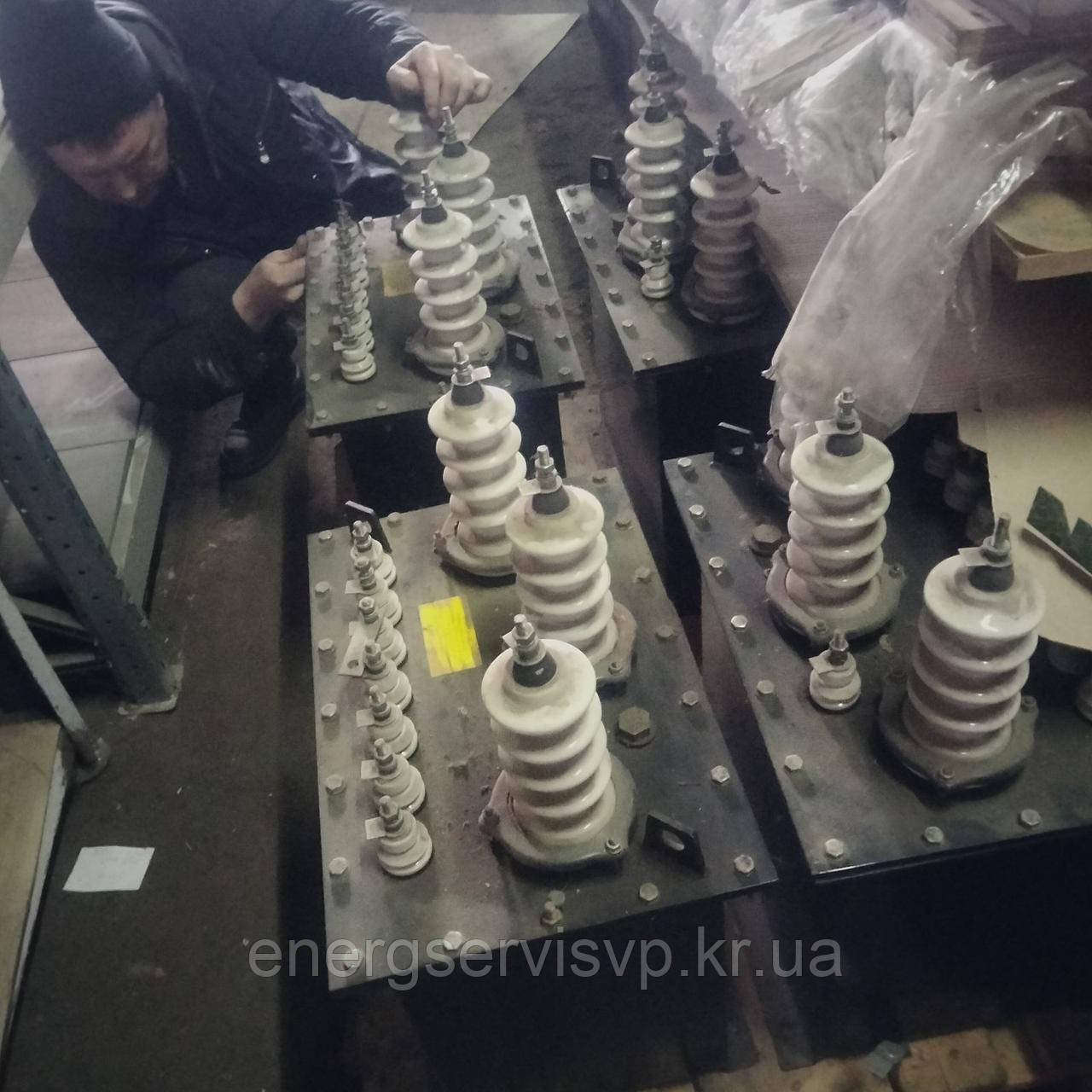

Трансформатор вимірювальний антирезонансний НАМИ-10 У2
37 980 ₴
- В наявності
- +380 (50) 555-44-40Відділ контролю якості.
- +380 (95) 554-44-40Керівництво
- +380 (50) 555-44-40Відділ контролю якості.
Вимірювальний Трансформатор антирезонансний НАМИ-10 У2
Трифазний антирезонансний масляний трансформатор напруги типу "НАМИ 10 95" УХЛ2 призначений для встановлення в електричних мережах трифазного змінного струму частоти 50 Гц з ізольованою нейтраллю з метою передачі сигналу вимірювальної інформації приладам вимірювання, пристроїв автоматики, захисту, сигналізації і управління.
Технічні характеристики:
Характеристики |
Значення |
Ном. напруга первинної обмотки, кВ |
10 (або 6) |
Ном. напруга вторинної основної обмотки, кВ |
0,1 |
Ном. напруга вторинної додаткової обмотки, кВ |
0,1 |
Найбільша робоча напруга первинної обмотки частоти 50 Гц, кВ |
12 (7,2) |
Номінальна трифазна потужність, В·А, основної вторинної обмотки при вимірюванні міжфазних напруг при симетричному навантаженні на вводах ab, bc і ca в класі точності 0,5 |
200 |
Номінальна трифазна потужність, В·А, основної вторинної обмотки при вимірюванні міжфазних напруг при симетричному навантаженні на вводах ab, bc і ca в класі точності 1,0 |
300 |
Номінальна трифазна потужність, В·А, основної вторинної обмотки при вимірюванні міжфазних напруг при симетричному навантаженні на вводах ab, bc і ca в класі точності 3,0 |
600 |
Номінальна трифазна потужність, В·А, основної вторинної обмотки при вимірюванні фазних напруг при симетричному навантаженні на вводах ao, bo і co в класі точності 3,0 |
30 |
Номінальна потужність додаткової вторинної обмотки, В·А, у класі точності 3,0 |
30 |
Гранична потужність, В·А, первинної обмотки |
1000 |
Гранична потужність, В·А, основний вторинної обмотки |
900 |
Гранична потужність, В·А, додаткової вторинної обмотки |
100 |
Схема і група з'єднання обмоток еквівалентна |
Нн/ Нн /П-0 |
Кліматичне виконання і категорія розміщення по ГОСТ 15150 |
УХЛ2 |
Номінальне значення кліматичних факторів для виконання УХЛ категорії розміщення «2»: |
|
- висота установки над рівнем моря, не більше, м - температура навколишнього середовища |
1000 |
Довжина шляху витоку зовнішньої ізоляції, см |
23 |
Середнє напрацювання до відмови, год, не менше |
4,4х10^6 |
Встановлений повний термін служби, років |
30 |
Гарантійний термін служби, років |
3 |
Тип зовнішньої ізоляції |
фарфор |
Тип внутрішньої ізоляції |
маслобар’єрна |
Маса трансформатора, кг |
93 |
Маса масла, кг |
16 |
Габаритні розміри, мм |
482х330х575 |
Розміри встановлення, мм |
286х344 |
Комплект поставки |
трансформатор; Інструкція з експлуатації |
Позначення трансформатора НАМИ-10-95:
Структура умовного позначення НАМИ-[*]-[*] УХЛ[*]:
Н - трансформатор напруги;
А - антирезонансний;
М - охолодження - природна циркуляція повітря та олії;
І – для контролю ізоляції мережі;
[*] - номінальна напруга первинної обмотки, кВ;
[*] 95 – рік розробки;
УХЛ[*] - кліматичне виконання та категорія розміщення (1, 2) по ГОСТ 15150-69.
Технічні умови зареєстровані у єдиній базі технічних умов України.
На всю продукцію є сертифікати відповідності, якості.
Основні | |
---|---|
Країна виробник | Україна |
Виробник | ТОВ "Енергоспецсервіс ВП" |
- Ціна: 37 980 ₴
