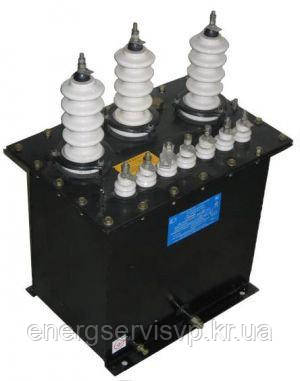

Трансформатор НАМИТ-6

Трансформатор НАМИТ-6 встановлюється закриті розподільні пристрої і призначені для вироблення і передачі вимірювального сигналу для ланцюгів вимірювання, автоматики, сигналізації та захисту в мережах напругою 6 кВ.

Пристрій і принцип дії

Трансформатор напруги серії НАМИТ містить з'єднані конструктивно два триобмотувальні трансформатори з магнітопроводами броньового типу, пара первинних обмоток, одна з яких призначена для включення на лінійні напруги між фазами контрольованої мережі за схемою відкритого трикутника, а первинна обмотка іншого трансформатора включається на фазну напругу між загальною першого трансформатора фазою мережі та землею. Магнітопровід трансформатора, що включається на лінійні напруги, зібраний з пластин електротехнічної сталі, а другого трансформатора-з пластин конструкційної сталі.
Введення первинних та вторинних обмоток розташовані на кришці бака. Трансформатори мають стійкість до явищ ферорезонансу і до необмежених за тривалістю однофазних замикань на землю.
Допускається використання трансформаторів обох виконань при температурі навколишнього повітря від -65 до 40°З при навантаженні трансформаторів, що не перевищує номінальну потужність класу точності 0,5.
Трансформатори виготовляються у кліматичному виконанні "УХЛ" або "Т" категорії розміщення 2 за ГОСТ 15150-69.

Технические характеристики:

Технічні умови зареєстровані у єдиній базі технічних умов України.

На всю продукцію є сертифікати відповідності та якості.
