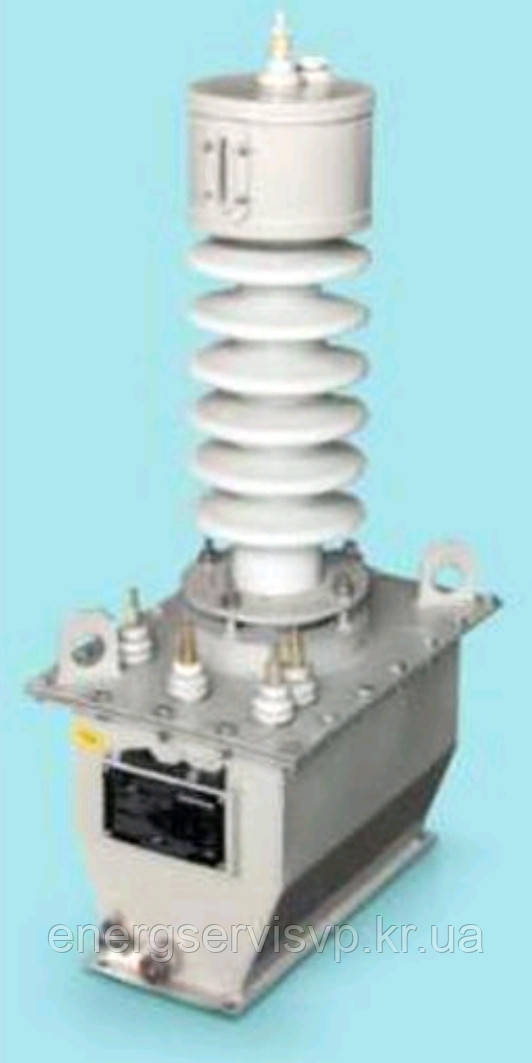

Трансформатор напруги ЗНОМП-35 У1

Призначені для масштабного перетворення електричної напруги змінного струму з метою його подальшого вимірювання та подачі на входи засобів вимірювальної техніки, пристроїв захисту і сигналізації. Вимірювальні трансформатори напруги (ЗНОМ-27 і ЗНОМП-35) для включення в мережу 27 і 35 кВ. Однофазні масляні трансформатори напруги типу зовнішньої установки мають шихтованний магнітопровід з електротехнічної сталі, на який намотані вторинні і первинна многослоевая циліндрична обмотка з тонкого мідного дроту круглого перерізу.

Активна частина поміщена в корпус, на якому розташована коробка вторинних виводів, бобишках заземлення, табличка з технічними даними, отвори для монтажу на фундамент або опору. Головна ізоляція виконана з ізоляційного трансформаторної папери, випущеної і просоченої трансформаторним маслом під високим вакуумом. Високовольтний відведення обмотки проходить через фарфоровий покришку, заповнену трансформаторним маслом. Зверху фарфорової покришки розташований маслорасширитель з вузлом герметизації. Маломасляная конструкція трасформаторов напруги і наявність вузла герметизації виключає необхідність перевірки характеристик трансформаторного масла протягом всього терміну експлуатації при збереженні його високих технічних характеристик. ЗНОМП-35 забезпечує облік електроенергії у класі точності 0,2.

Условия эксплуатации:
- высота над уровнем моря - не более 1000 м;
- температура окружающего воздуха - от минус 45 ° C до + 40 ° С;
- относительная влажность окружающего воздуха - 75% при температуре + 15 ° С;
- верхнее значение относительной влажности - 100% при температуре + 25 ° С;
- атмосферное давление 650-800 мм. рт. ст. (86 659-106 656 Па)
- окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлические части, изоляцию.
- рабочее положение трансформатора в пространстве должно быть вертикальным (выводы вверх).

Технічні умови зареєстровані в єдиній базі технічних умов України.

На всю продукцію є сертифікати відповідності, якості.
