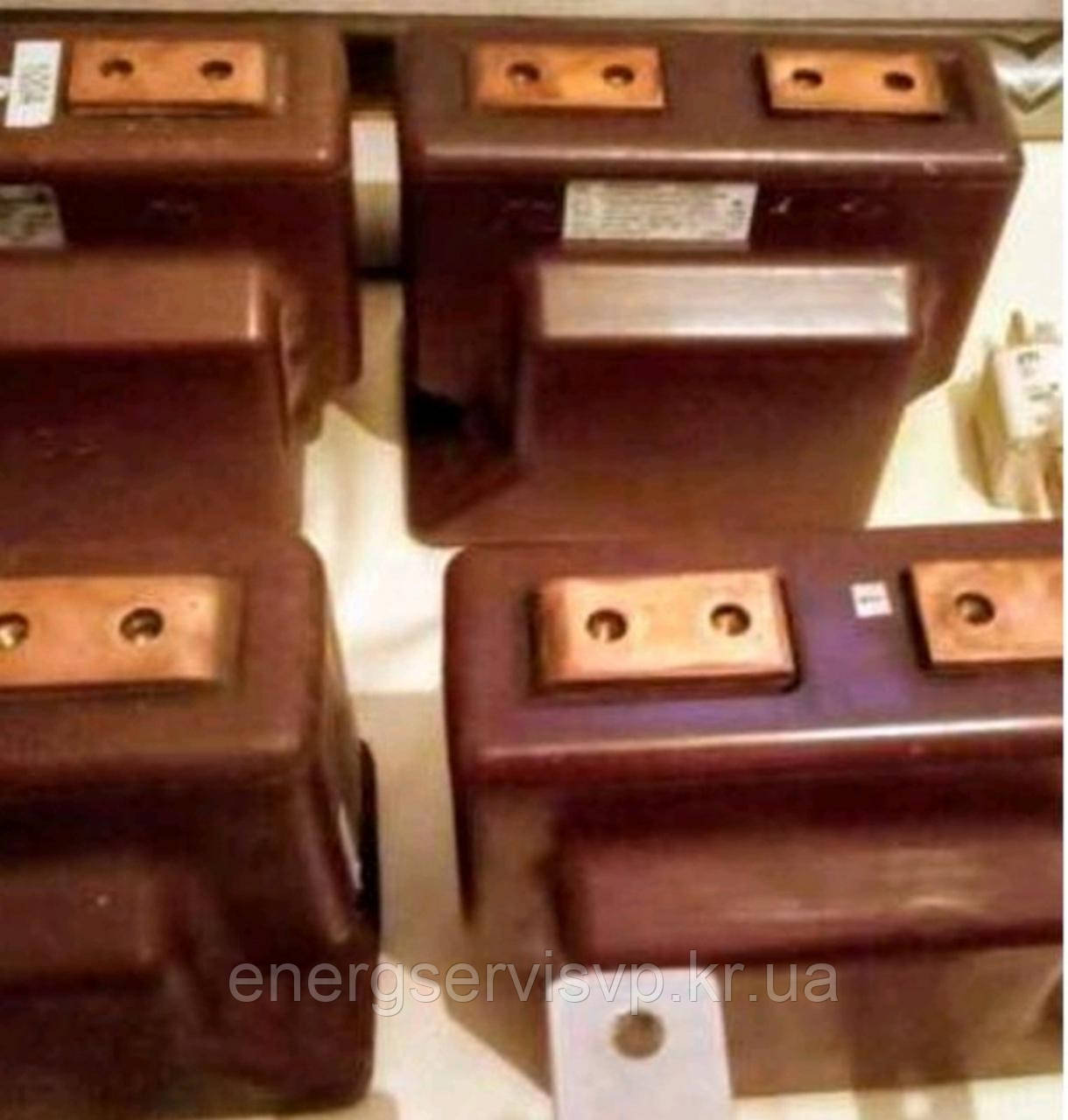

Трансформатор струму ТОЛ-10

Трансформатор струму ТОЛ-10.

Клас напруги на який розраховані трансформатори: 6, 10-12 кВ

Первинний струм для роботи, може бути в межах : 5 - 3000 А
Вторинний струм визначається значеннями: 1-5 А
Клас точності обмотки призначеної для вимірювань: 0,5 0,5S 0,2 0,2S;
Клас точності обмотки призначеної для захисту: 5Р, 10Р
Кількість вторинних обмоток (в залежності від виконання трансформатора ): 2 або 3

Розшифровка маркування трансформатора струму ТОЛ-10

ТОЛ-0,5/10Р-Х/5Y:
Т - трансформатор струму;
о - опорний;
Л - виконання трансформаторів (литі);
10 - клас напруги, В;
0,5 s (0.5) - клас точності вторинної обмотки для вимірювання;
10Р - клас точності вторинної обмотки для захисту;
Х - номінальний первинний струм, А; (5, 10, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500, 2000, 2500, 3000)
5 - номінальний вторинний струм, А;
Y - кліматичне виконання. "Т" і "УХЛ категорії розміщення 2.1 по ГОСТ 15150.

Лінійка, що випускається заводом-виробником, передбачає наступні види трансформаторів струму ТОЛ-10 ( ТООУ-10)

ТОЛ-10 10/5
ТОЛ-10 15/5
ТОЛ-10 20/5
ТОЛ-10 30/5
ТОЛ-10 40/5
ТОЛ-10 50/5
ТОЛ-10 75/5
ТОЛ-10 100/5
ТОЛ-10 150/5
ТОЛ-10 200/5
ТОЛ-10 300/5
ТОЛ-10 400/5
ТОЛ-10 600/5
ТОЛ-10 800/5
ТОЛ-10 1000/5

Звертаємо Вашу увагу на те, що трансформатори струму серії ТОЛ-10 за конструкцією і функціональним призначенням подібні трансформаторів струму таких серій, як :

ТПЛ-10, ТПЛМ-10, ТПЛ-Е, ТОЛ-10, ТПЛ-10М, ТПЛ-10 С, ТПЛУ-10, ТПЛ-12, ТВЛМ-10, ТЛК-10.

Технічні умови зареєстровані в єдиній базі технічних умов України.

На всю продукцію є сертифікати відповідності, якості.
