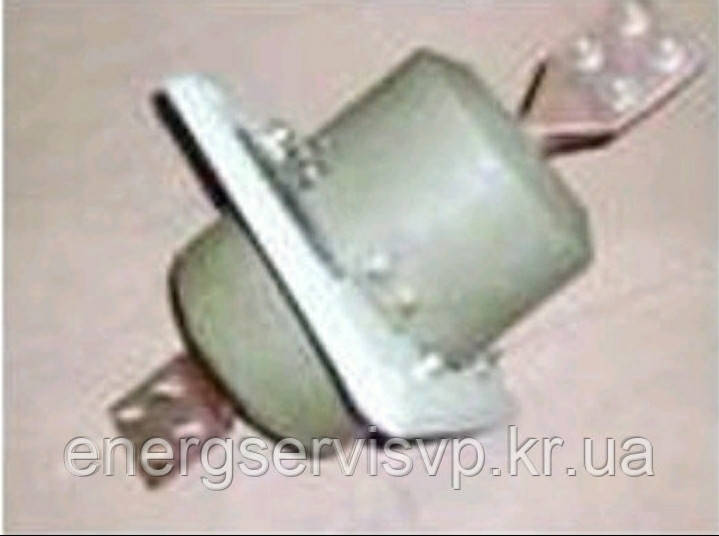

Трансформатор струму прохідний ТПОЛ-10



Прохідні трансформатори струму ТПОЛ-10. Коефіцієнт трансформації від 5/5 до 2000/5. Клас точності вторинної обмотки для вимірювань: 0,5 0,5 S 0,2 0,2 S; Ціна.

Прохідний трансформатор струму серії ТПОЛ-10

призначений для використання в передачі показань вимірювальним приладам обліку електроенергії. Також для передачі пристроям управління автоматики і сигналізації мереж змінного струму з частотою 50-60 Гц на напругу до 10кВ.



Трансформатори серії ТПОЛ-10 призначені для установки в КРУ і струмопроводи.

Виготовлені з урахуванням кліматичного виконання "У" або "Т" категорії розміщення 3 по ГОСТ 15150.

• температура навколишнього середовища – від -45°С до +40°С для виконання "У3";
• Будь-яке робоче положення.

---

Технічні характеристики:

Номінальна напруга: 10 кВ
Первинний струм: 20-2000 А
Вторинний струм: 1-5 А
Клас точності вторинної обмотки для вимірювання і захисту: 0,5; 0,5 S; 0,2; 0,2 S; 10P
Кількість вторинних обмоток: 2 або 3

Трансформатори виготовляються з наступними коефіцієнтами трансформації:
ТПОЛ-10 20/5
ТПОЛ-10 30/5
ТПОЛ-10 40/5
ТПОЛ-10 50/5
ТПОЛ-10 75/5
ТПОЛ-10 100/5
ТПОЛ-10 150/5
ТПОЛ-10 200/5
ТПОЛ-10 300/5
ТПОЛ-10 400/5
ТПОЛ-10 600/5
ТПОЛ-10 800/5
ТПОЛ-10 1000/5
ТПОЛ-10 1500/5
ТПОЛ-10 2000/5

На сьогоднішній день, обленерго на всій території України для комерційного обліку вимагає клас точності 0,5 s.



Гарантія якості!

Технічні умови зареєстровані в єдиній базі технічних умов України.

На всю продукцію є сертифікати відповідності, якості.
