Трансформатор власних потреб ОМ-1,25/10
17 880 ₴
- В наявності
- +380 (50) 555-44-40Відділ контролю якості.
- +380 (95) 554-44-40Керівництво
- +380 (50) 555-44-40Відділ контролю якості.

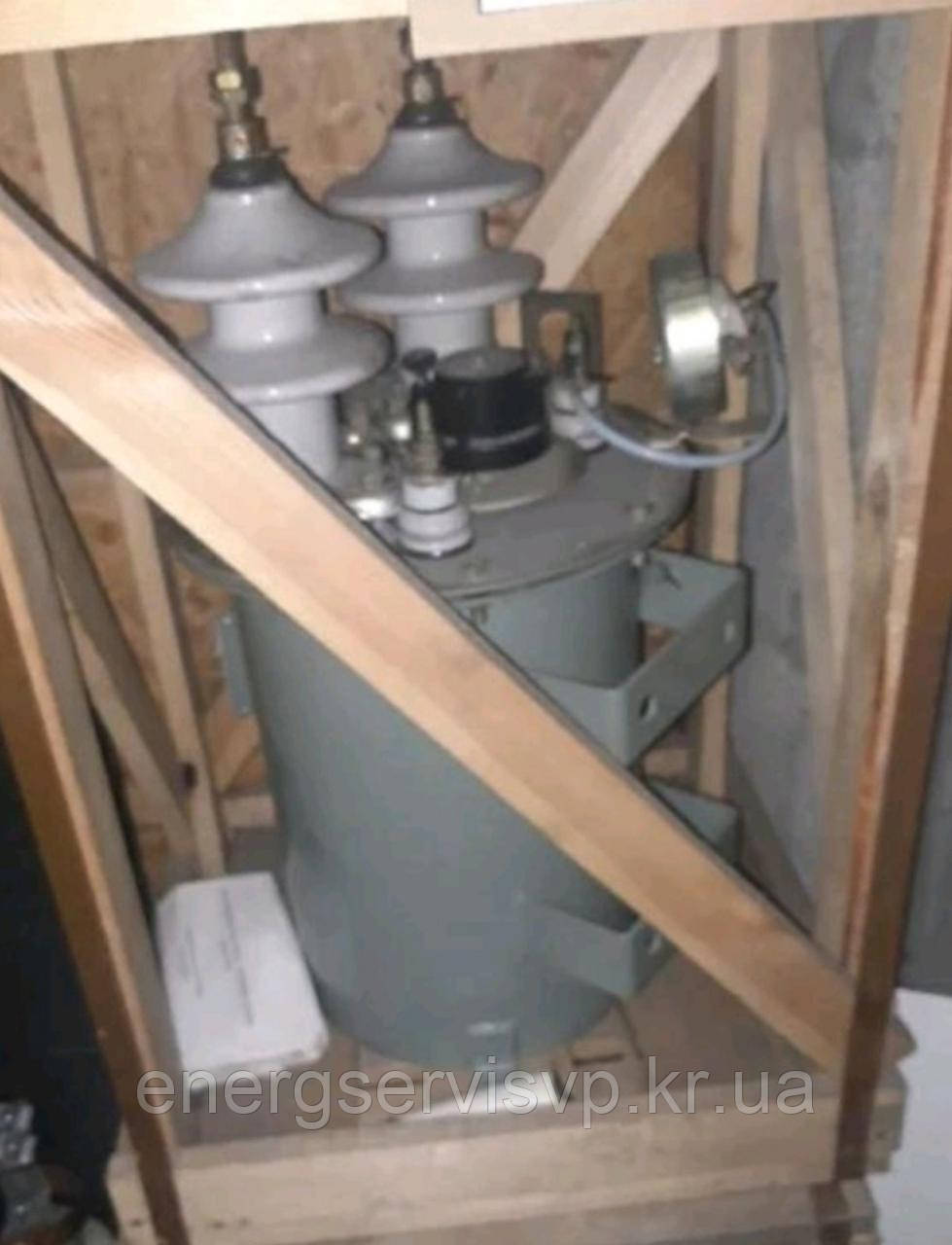

Трансформатор ОМ-1,25/10
Трансформатор ОМ-1,25/10 — однофазний оливний двообмотувальний силовий стаціонарний знижувальний трансформатор. Слугує для перетворення електроенергії в електричних мережах і системах. Застосовується для живлення блоково-комплектних пристроїв катодного захисту трубопроводів, постачанням електроенергії однофазних споживачів у залізничних мережах та живлення власних потреб.
Трансформатор ОМ-1,25/10 виготовляють у кліматичному виконанні "УХЛ" категорії розміщення 1 і призначений для експлуатації в таких умовах:
- висота встановлення над рівнем моря не більш ніж 1000 м;
- верхнє значення температури довкілля +45 °C, нижнє - -60 °C;
- довкілля не вибухобезпечне, не містить агресивних газів і парів у концентраціях, що руйнують метали та ізоляцію;
- робоче положення — будь-яке.
Виготовляється на напруги 6 і 10 кВ і потужності 1,25; 2,5; 4; 6 і 10 кВА. Можуть також використовуватися для живлення та інших однофазних споживачів.
Кліматичне виконання У, УХЛ категорії розміщення 1, довкілля невразливе, не містить пилу в концентраціях, що знижують параметри виробів у неприпустимих межах.
Регулювання напруги відбувається з боку ВН на величину ±2х2,5% від номінального, у разі вимкнення всіх обмоток від мережі (перемикання без збудження).
Трансформатори постачаються з оливо-вазівниками для контролю рівня оливи в баку.
На вимогу замовника, на боці НН встановлюється пробивний запобіжник.
Основні технічні характеристики трансформатора ОМ-1,25/10 наведені в таблиці нижче:
Параметри |
Значення |
Номінальна потужність трансформатора, кВА |
1,25 |
Кількість фаз |
1 |
Номінальна напруга, В - первинні - вторинне |
10000 230 |
Максимальна робоча напруга, кВ |
11,5 |
Номінальна частота мережі, Гц |
50 |
Схема та група з'єднання обмоток |
1/1-0 |
Загуби холостого ходу, Вт |
22 |
Загуби короткого замикання, Вт |
55 |
Напруга короткого замикання, % |
4,5 |
Струм холостого ходу, % |
18 |
Максимальне перевищення температури, °C - обмоток - олії |
+65 +60 |
Випробувальна напруга промислової частоти 50 Гц, кВ - ВН - НН |
35 5 |
Імпульсна випробувальна напруга ВН, кВ - повний грозовий імпульс - зрізаний грозовий імпульс |
75 90 |
Індуктивна випробувальна напруга частотою 200 Гц упродовж 30 с, кВ |
20 |
Трансформатори заповнюються оливою, що відповідає вимогам IEC 60296 клас II A і TU5755565.25207.00001 - пробивна напруга (не менш ніж 20 с), кВ - тангенс кута діелектричних втрат 90 с |
50 0,43 |
Бак-трансформатора розрахований на внутрішній надлишковий тиск, кПа |
25+5 |
Клас нагрівності ізоляції |
А |
Маса, кг - олії - повна |
10 36,6 |
Гарантійний термін 5 років з дня вводу в експлуатацію.
Гарантія якості!
Технічні умови зареєстровані в єдиній базі технічних умов України.
На всю продукцію є сертифікати відповідності, якості.
Основні | |
---|---|
Країна виробник | Україна |
Кількість фаз | 1 |
Тип трансформатора | Понижуючий |
Спосіб охолодження обмоток | Масляний |
Виробник | ТОВ "Енергоспецсервіс ВП" |
Напруга | 10 кВ |
