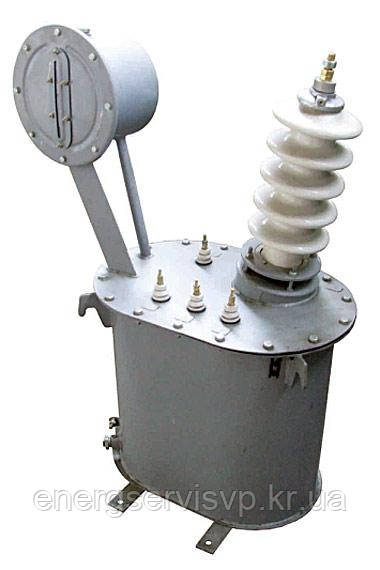

Трансформатор масляний силовий ПМЗ-2,5/27,5

  • В наявності

30 780 грн.

+380505554440
Стол заказов
  • +380671054440
    Бухгалтерия
  • +380955544440
    Отдел контроля качества
  • Графік роботи
  • +38(050)555-4440
повернення товару протягом 14 днів за домовленістю
Трансформатор масляний силовий ПМЗ-2,5/27,5
Трансформатор масляний силовий ПМЗ-2,5/27,5В наявності
30 780 грн.
+380505554440
Стол заказов
  • +380671054440
    Бухгалтерия
  • +380955544440
    Отдел контроля качества
Купити

Опис

Трансформатор масляний ПМЗ-2,5/27,5



Трансформатор силовий природного охолодження масляного типу ПМЗ. Дане електрообладнання призначається для перетворення однофазного змінного струму напругою 27,5 кВ однофазний змінний струм напруга 220 в. Трансформатор виготовляється відповідно вимогам ТУ 659 РК 0001 0033-14-95.


Експлуатаційні умови
Даний трансформатор призначається для використання в районах з помірним кліматом. Його рекомендується встановлювати на висоті понад 1000 метрів над рівнем моря. Забороняється використання трансформатора у вибухонебезпечних і хімічно активних середовищах. Також не варто експлуатувати агрегат при підвищеній тряски, вібрацій і температури. При експлуатації слід звернути увагу на відсутність перебоїв живлення приладу. Трансформатор розрахований на тривалий режим роботи.
Оптимальними умовами експлуатації трансформатора є температура навколишнього повітря від мінус 45С до плюс 40С і відносна вологість не більше 80% при +25С.


Технічні дані трансформатора
Вхідна напруга – 27,5 кВ. Вихідна напруга – 220 вольт. Даний апарат розрахований на підключення до однофазної мережі змінного струму.
Число фаз трансформатора – 3.


Конструкція апарату
Трансформатор має овальні зварені баки. Під верхньою рамою бака розташовані технологічні гаки, призначені для підйому і транспортування трансформатора. У нижній частині розташовано спеціальний отвір для зливу трансформаторного масла. Поруч розташований болт для заземлення трансформатора і пробка для взяття проб масла. Введення високої напруги, висновок низької напруги, розширювальний бачок і гніздо для термометра розташовуються на кришці бака. Також в кришці є кран для доливання масла.
Активна частина приладу складається з обмоток, магнітопровода і відводів високого і низького напруги.
Магнітопровід трансформатора виготовлений з холоднокатаної електротехнічної сталі. Обмотки високої і низької напруги багатошарові циліндричні і виготовлені з алюмінієвого ізольованого проводу. Ізолятори прохідні фарфорові. Вводи високого і низького напруги виконані знімними і встановлюються зовні.


Збірка трансформатора
Збірка приладу проводиться в точній відповідності з конструктивною документацією. Обмотки трансформатора встановлюються і закріплюються на відповідних частинах магнітопровода. Після цього здійснюється монтаж ярма, виконуються всі електричні з'єднання здійснюється сушіння під вакуумом. Далі проводиться ретельна перевірка електричних з'єднань активної частини, кутової похибки фазних зрушень і коефіцієнта трансформації.


Остаточна збірка трансформатора
Перед остаточною збіркою трансформатора проводиться ретельна сушіння активної частини під вакуумом і перевірка моменту затягування болтових з'єднань. Після цього активна частина встановлюється в бак. Далі відбувається установка кришки бака і заповнення трансформатора маслом. На остаточному етапі монтажу відбувається комплектація трансформатора замовленими аксесуарами.


Випробування трансформатора.
Даний тип трансформаторів проходить типові та приймально-здавальні випробування згідно з ГОСТ 11677 та нормативної документації.

Структура умовного позначення

Про – однофазний трансформатор

М – охолоджування масляне з природною циркуляцією повітря і масла.

Ж – залізничний.

Х – номінальна потужність, кВА

27,5 – номінальна напруга обмотки ВН, кВ.

У1 – кліматичне виконання і категорія розміщення по ГОСТ 15150.



Технічні характеристики трансформатора ПМЗ

Тип

Номінальна
потужність, кВА

Поєднання напруг

Група з'єднання

Рв ,
Вт

Рз,
Вт

Uk,
%

Io ,
%

Вага
повна, кг

Вага
масла,
кг

Габаритні розміри, мм

ВН, кВ

ПН,
кВ

L

В

Н

ПМЗ-
10/35-У1

10

27,5

0,23

1/1-0

120

300

6

15

300

110

910

560

1210

ПМЗ-
2,5/35-41

2,5

27,5

0,23

1/1-0

40

100

5,5

20

140

53,8

730

560

1045

ПМЗ-
4/35-У1

4

27,5

0,23

1/1-0

60

115

5,5

14

190

68,6

860

560

1050




Гарантія якості!

Технічні умови зареєстровані в єдиній базі технічних умов України.

На всю продукцію є сертифікати відповідності, якості.

Характеристики

Основні
Країна виробникУкраїна
Спосіб охолодження обмотокМасляний
Кількість фаз1
ВиробникТОВ "Енергоспецсервіс ВП"

Інформація для замовлення

  • Ціна: 30 780 грн.
