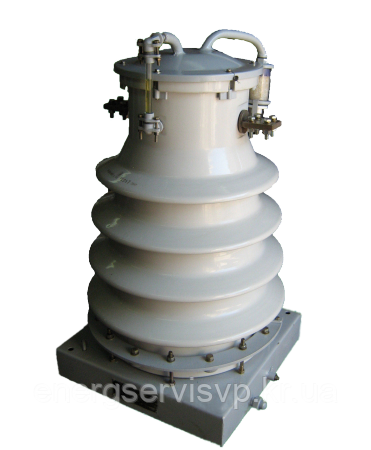

Трансформатор струму ТФЗМ-35 "Б"

Маслонаповнені трансформатори струму вимірювальні ТФЗМ 35Б 50/5 - 1000/5, кл. 0,5 S з обмоткою ланкового типу, внутрішньої паперово-масляною ізоляцією призначені для зовнішньої установки у відкритих розподільних пристроях для передачі сигналу вимірювальної інформації вимірювальним приладам (електролічильники, вольтметри, амперметри), а також пристроїв захисту, автоматики, сигналізації та керування в електричних ланцюгах змінного струму напругою до 35 кв частотою 50Гц. Зовнішня ізоляція трансформаторів – порцеляновий покришка.

Класифікація трансформаторів ТФЗМ 35 проводиться по кришці пристрою, по його наповненню, номінальному напрузі, кліматичному виконанню і ступеня забруднення. Трансформатори струму серії ТФЗМ виготовляються однокаскадные на напругу 35-220кВ і двокаскадні на напругу 500кВ.

Технічні характеристики ТФЗМ-35

Номінальна напруга: 35 кВ
Найбільша робоча напруга: 40,5 кВ
Номінальна частота змінного струму: 50 Гц
Номінальний первинний струм: 10, 15, 20, 30, 40, 50, 75, 100, 150, 200, 300, 400, 600, 800, 1000, 1500А
Номінальний вторинний струм: 5
Кількість вторинних обмоток: 2(3)
Клас точності :
Вторинної обмотки для вимірювання: 0,5; 0,5 S
Вторинної обмотки для захисту : 10Р
Номінальна вторинна навантаження :
Вторинної обмотки для вимірювання при cos =0,8 50VA
Вторинної обмотки для захисту при cos =0,8 20VA Категорія зовнішньої ізоляції "А"
Струм електродинамічної стійкості, кА: 3; 4; 6; 8; 10; 15; 21; 31;42; 63; 84; 127; 107; 134
Струм термічної стійкості, кА: 0,6; 0,7; 1,1; 1,5; 1,9; 2,3;3,5; 5,8; 7; 11,6; 15; 22;30; 37
Час протікання струму короткого замикання, з: 3
Відношення довжини шляху витоку зовнішньої ізоляції до найбільшій робочій напрузі, см/кВ: 1,5
Номінальна гранична кратність вторинних обмоток для захисту: 28
Маса, кг - трансформатора з маслом: 200(320)
масла: 40(55).

Структура умовного позначення трансформатора ТФЗМ (*)(*)(*)/(*)(*)/(*)(*):

Т — трансформатор струму;
Ф — порцеляновий покришка;
З — вторинна обмотка ланкового типу;
М — маслонаполненный;
(*) — номінальна напруга, кВ;
(*)— категорія електрообладнання за ступенем забруднення зовнішньої ізоляції (А, Б, В);
(*) — номер конструктивного варіанту виконання;
(*)— номінальний клас точності;
(*)— номінальний первинний струм, А;
(*) — номінальний вторинний струм, А;
(*)— кліматичне виконання (У, ХЛ, Т) і категорії розміщення (1) по ГОСТ 1515069.

Конструкція трансформатора ТФЗМ 35Б.

Трансформатор струму маслонаполненный вимірювальний ТФЗМ 35 Б складається з обмоток: первинної і вторинної, вони зібрані в єдиний комплект і закріплені на металевій підставці.
Вторинна обмотка в свою чергу, встановлюється на цоколі. Обидві обмотки, які містять в собі трансформатори струму ТФЗМ, ізольовані один від одного за допомогою паперово-мастильного матеріалу. Вони поміщені у фарфорову покришку і заповнені трансформаторним маслом.

Для того щоб спостерігати рівень масла в установці на його поверхні знаходитися спеціальний покажчик. Для запобігання надходження повітря всередину ТФЗМ 35 Б на кришці трансформатора встановлений воздухосушитель, він же є вологопоглинаючим фільтром.

Опорою для трансформатора ТФЗМ 35 Б служить цоколь, на ньому є спеціальний болт для заземлення. На трансформаторі здійснюється механічне кріплення фарфорової кришки до цоколю.
Завдяки м'якій гумовій прокладці трансформатор ТФЗМ 35 Б дуже щільно і надійно закривається порцелянової кришкою. Трансформатори для номінальної напруги 500 кВ представлені у вигляді двох ступенів: нижній і верхній.

Умови експлуатації:

Трансформатор ТФЗМ 35 Б повинен встановлюватися на висоті не більше 1000 м над розташуванням рівня моря. Швидкість вітру не повинна перевищувати 60м/с, а відносна вологість не повинна перевищувати 80% у тому випадку, якщо температура повітря становить +20°C, температура навколишнього середовища від -60 до +50°C. Встановлювати трансформатор ТФЗМ 35 необхідно на відстані 250 м від житлових будівель.

Трансформатор ТФЗМ 35 Б відповідає всім вимогам безпеки згідно з Дсту. Всі моделі цих установок, у тому числі і ТФЗМ 35 Б виготовляються з якісних і надійних матеріалів по інноваційним технологіям, застосовуваним у світовій та вітчизняній практиці. Сучасний трансформатор струму ТФЗМ 35 Б як і всі інші моделі виготовляються на імпорт і для внутрішньодержавних поставок.

Переваги трансформаторів ТФЗМ:

- широкий асортимент виробів з номінального первинного струму і класу точності (0,2; 0,5; 0,2 S І 0,5 S; 5P; 10P);
- можливість виготовлення трансформаторів з будь-яким поєднанням класу точності і номінальною вторинної навантаження;
- висока надійність і точність вимірювань.

Під час роботи вторинні обмотки трансформатора повинні бути завжди замкнені на прилади або закорочені.
При експлуатації трансформаторів додатково необхідно користуватися «Правилами улаштування електроустановок (ПУЕ)», «Правилами техніки безпеки при експлуатації електроустановок», «Правилами технічної експлуатації електричних станцій і мереж».

Гарантія якості!

Технічні умови зареєстровані в єдиній базі технічних умов України.

На всю продукцію є сертифікати відповідності, якості.
