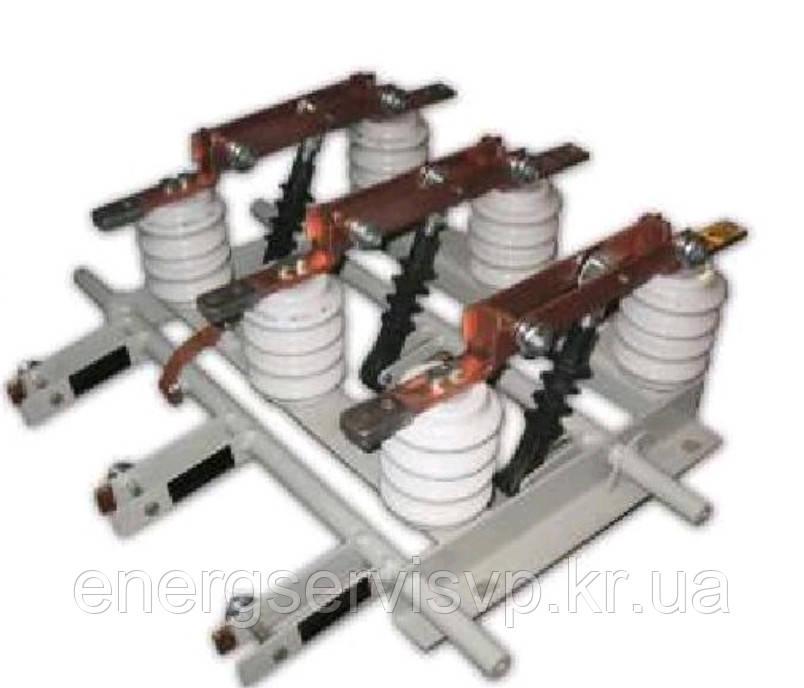

Роз'єднувач РВЗ-10/630

Роз'єднувач РВ 10/400

РВ-10/400 УЗ – для відключення та включення під напругою ділянок електричного ланцюга високої напруги за відсутності навантажувального струму.

Роз'єднувач РВ-10/400 УЗ

застосовується для забезпечення безпеки робіт на відключеній ділянці та за певних умов для включення та відключення зарядних струмів повітряних ліній струму холостого ходу трансформаторів.

Триполюсні роз'єднувачі РВ-10 є три струмопроводи, які встановлюються в одній рамі з основним загальним валом і приводним важелем. При обертанні валу роз'єднувача РВ-10 приводом здійснюється одночасне увімкнення або відключення трьох контактних ножів. Конструкція струмопроводу роз'єднувача РВ-10 складається з двох нерухомих контактів та рухомих контактних ножів. Нерухомий контакт є мідною шиною, зігнутою під прямим кутом. Рухомий контакт складається з двох мідних смуг, які розташовані на певній відстані один від одного. Одна сторона нерухомого контакту використовується для кріплення контакту до ковпачка опорного ізолятора і для кріплення шини, що підводить, а друга сторона при включенні ножа входить в зазор між його пластинами. Пластини контактного ножа притискаються до бокових поверхонь нерухомого контакту за допомогою пружин. Контактний ніж роз'єднувача РВ-10 може повертатись навколо осі, закріпленої на нерухомому контакті. Втулка обмежує зближення пластин контактного ножа при відключеному положенні роз'єднувача. При кожному повороті контактного ножа роз'єднувача РВ-10 сила тертя, що виникає між пластинами і нерухомим контактом, сприяє усуненню оксидів їх контактних поверхонь.

Роз'єднувачі внутрішньої установки призначені:

• для відключення та включення під напругою ділянок електричного ланцюга високої напруги за відсутності навантажувального струму та для зміни схеми з'єднання;
• для забезпечення безпечного виконання робіт на відключеній ділянці;
• для включення та відключення зарядних струмів повітряних та кабельних ліній, струму холостого ходу трансформаторів та струмів невеликих навантажень.

Розшифровка умовного позначення

РО - Роз'єднувач внутрішній

3 – наявність заземлюючих ножів
10 – номінальна напруга, кВ
400, 630 - номінальний струм, А
I – заземлювач з боку нерухомих контактів

II – заземлювач з боку рухомих контактів

III – заземлювач із двох сторін

Високовольтні роз'єднувачі внутрішньої установки призначені для:

• створення видимого розриву електричної ланцюга з метою забезпечення безпечного обслуговування електротехнічного оборудования;

• увімкнення та вимкнення під напругою ділянок електричного кола (без навантаження).

• заземлення відключених ділянок за допомогою стаціонарних заземлювачів;

• відключення та включення струму холостого ходу трансформаторів.

Технічні характеристики:
Номінальна напруга, кВ – 10

Максимальна робоча напруга, кВ – 12

Номінальний струм, А – 400

Струм електродинамічної стійкості, кА – 40

ок термічної стійкості, ка – 16

Час протікання струму термічної стійкості, з:
- для головних ножів: 3
- для ножів заземлення: 1

Можна придбати разом із роз'єднувачем:

ПР-10 до РВ-10, РВЗ-10, РВФ-10, РВФЗ-10 та вимикачів навантаження серії: ВНА, ВНАЗ, ВНАП.
ПРН-10 до РЛНД-10. ПРНз-10 до РЛНДЗ-10.
ПР-90, ПРЗ-35, ПР(ПРГ)-00, 05, 06-2Б, ПРГ-6 до РД-35, РДЗ-1(2)-35, РД-110, РГП-110, РГ-110 та РДЗ-1(2)110.
