Роз'єднувач внутрішній РВ 10/400 (міжфазна відстань 200мм)

РВ-10/400 УЗ - для відключення і включення під напругою ділянок електричного ланцюга високої напруги при відсутності навантажувального струму .

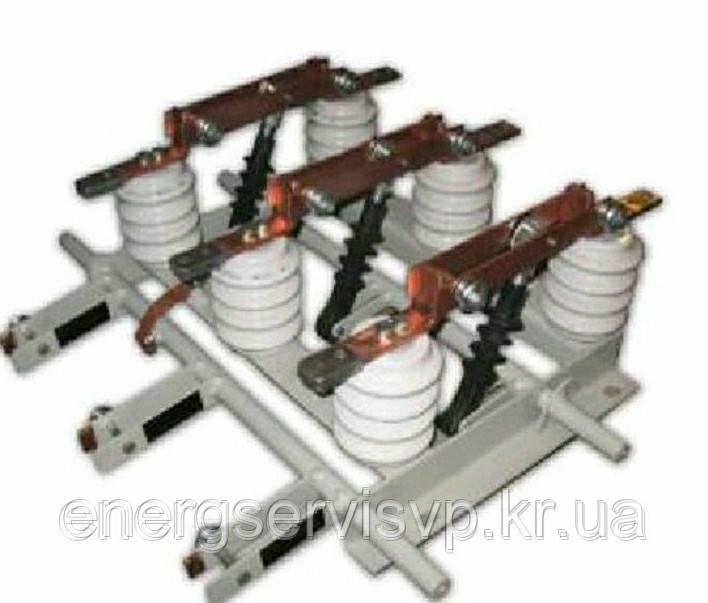

Роз'єднувач РВ-10/400 УЗ

застосовується, для забезпечення безпеки робіт на відключеній ділянці і за певних умов, для включення і відключення зарядних струмів повітряних ліній, струму холостого ходу трансформаторів.

Триполюсні роз'єднувачі РВ-10 являють собою три струмопроводу, які встановлюються на одній рамі з основним загальним валом і приводним важелем. При обертанні вала роз'єднувача РВ-10 приводом здійснюється одночасне включення або відключення трьох контактних ножів. Конструкція струмопроводу роз'єднувача РВ-10 складається з двох нерухомих контактів і рухомих контактних ножів. Нерухомий контакт являє собою мідну шину, яка зігнута під прямим кутом. Рухомий контакт складається з двох мідних смуг, які розташовані на певній відстані один від одного. Пластини ножа роз'єднувача РВ-10 виконані у вигляді коробчатої форми, такий вид надає їм твердість. Одна сторона нерухомого контакту використовується для кріплення контакту до ковпачку опорного ізолятора для кріплення підвідної шини, а інша сторона при включенні ножа входить у зазор між його пластинами. Пластини контактного ножа притискаються до бічних поверхонь нерухомого контакту за допомогою пружин. Контактний ножа роз'єднувача РВ-10 має можливість повертатися навколо осі, закріпленій на нерухомому контакті. Втулка обмежує зближення пластин контактного ножа при відключеному положенні роз'єднувача. При кожному повороті контактного ножа роз'єднувача РВ-10 сила тертя, яка виникає між його пластинами і нерухомим контактом, сприяє усуненню окислів з їх контактних поверхонь.

Роз'єднувачі внутрішньої установки призначені:

для відключення і включення під напругою ділянок електричного ланцюга високої напруги при відсутності навантажувального струму для зміни схеми з'єднання;

для забезпечення безпечного виконання робіт на відключеній ділянці;

для включення і відключення зарядних струмів повітряних і кабельних ліній, струму холостого ходу трансформаторів і струмів невеликих навантажень.

Розшифровка умовного позначення

РВ - Роз'єднувач внутрішній

3 – наявність заземлюючих ножів
10 - номінальна напруга, кВ
400, 630 - номінальний струм, А
I – заземлювач з боку нерухомих контактів

II – заземлювач з боку рухомих контактів

III – заземлювач з двох сторін

Високовольтні роз'єднувачі внутрішньої установки призначені для:

• створення видимого розриву електричного ланцюга з метою забезпечення безпечного обслуговування електротехнічного обладнання;

• включення і відключення під напругою ділянок електричного ланцюга(без навантаження).

• заземлення відключених ділянок за допомогою стаціонарних заземлювачів;

• відключення і включення струму холостого ходу трансформаторів.

Технічні характеристики:
Номінальна напруга, кВ - 10

Найбільша робоча напруга, кВ - 12

Номінальний струм, А - 400

Струм електродинамічної стійкості, кА - 40

ок термічної стійкості, кА - 16

Час протікання струму термічної стійкості, з:
- для головних ножів: 3
- для ножів заземлення: 1
