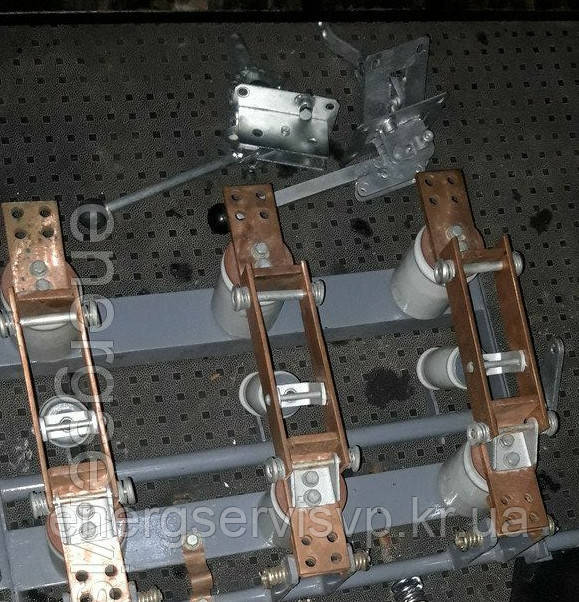

Роз'єднувач РВЗ 10/1000







Призначення роз'єднувачів:

Роз'єднувачі РВ, РВЗ, РВФЗ призначені для включення і відключення під напругою ділянок електричного ланцюга з напругою 6, 10 кВ при відсутності навантажувального струму, і для зміни схеми з'єднання, для забезпечення безпечного провадження робіт на відключеній ділянці.

Привід ручний ПР-10, ПРА-10 до  роз'єднувачів РВЗ, РВФЗ 10 - важільний механізм, призначений для ручного включення і відключення роз'єднувачів.

---

Умови експлуатації:

Роз'єднувачі РВЗ, РВФЗ виготовляються в виконаннях УХЛ3 і призначені для роботи в наступних номінальних умовах:

висота над рівнем моря – до 1000 м;
температура навколишнього повітря – від -40 до +40°С; максимальна відносна вологість повітря – 100% при температурі +25°С (з конденсацією вологи).

---

Технічні характеристики роз'єднувачів серії РВФЗ-10/1000:

Параметр	Значення
Номінальна напруга, кВ	10
Макс. роб. напруга, кВ	12
Номінальний струм, А	1000
А*	I,II,III
В*	II, III, IV
Міжфазай відстань, мм	200 (250)

А – конструктивне типовиконання по розташуванню заземлюючих ножів:

I – заземлюючі ножі розташовані з боку рознімних контактів;
II – з боку шарнірних контактів;
III – з обох сторін.

В – конструктивне типовиконання з розташуванням прохідних ізоляторів:

II – з прохідним ізолятором з боку шарнірних контактів;
III – з прохідним ізолятором з боку рознімних контактів;
IV – з прохідними ізоляторами з обох сторін.

---

Для управління ножами роз'єднувача використовується ручний привід типу ПР-10 (ПР-250).



Можна придбати разом з роз'єднувачем:

ПР-10 до РВ-10, РВЗ-10, РВФ-10, РВФЗ-10 і вимикачів навантаження серії: ВНА, ВНАЗ, ВНАП.
ПРН-10 до РЛНД-10. ПРНз-10 до РЛНДЗ-10.
ПР-90, ПРЗ-35, ПР(ПРГ)-00, 05, 06-2Б, ПРГ-6 до РД-35, РДЗ-1(2)-35, РД -110, РГП-110, РГ-110 і РДЗ-1(2)110.



Гарантія якості!

Технічні умови зареєстровані в єдиній базі технічних умов України.

На всю продукцію є сертифікати відповідності, якості.
