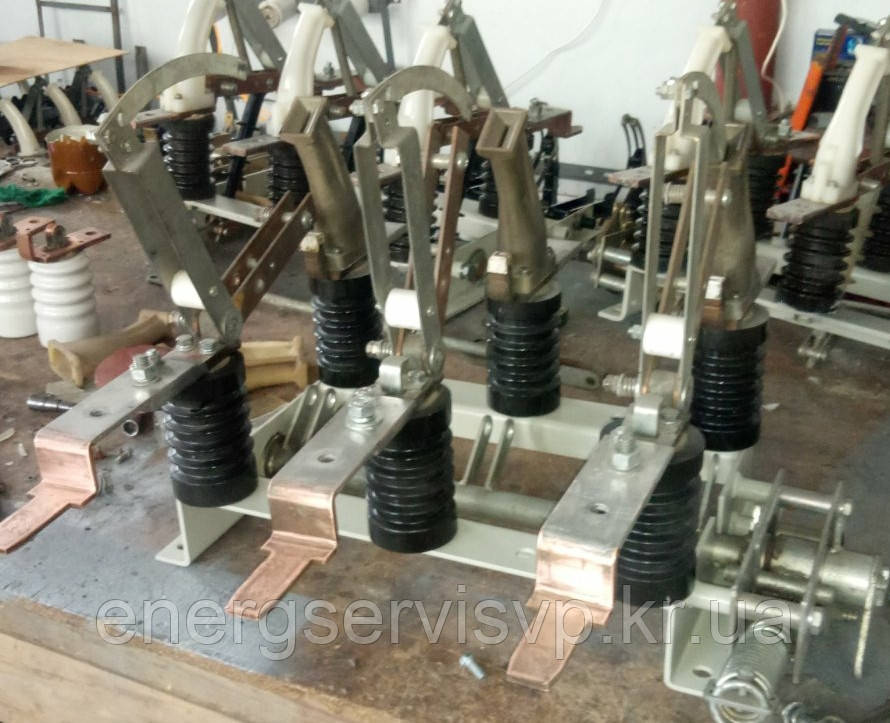

Вимикач навантаження ВНР-10

21 900 ₴

  • В наявності 1 од.
Вимикач навантаження ВНР-10
Вимикач навантаження ВНР-10В наявності 1 од.
21 900 ₴
+380668514601
  • +380 (50) 555-44-40
    Відділ контролю якості.
  • +380 (95) 554-44-40
    Керівництво
  • +380 (50) 555-44-40
    Відділ контролю якості.
+380668514601
  • +380 (50) 555-44-40
    Відділ контролю якості.
  • +380 (95) 554-44-40
    Керівництво
  • +380 (50) 555-44-40
    Відділ контролю якості.
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Вимикачі ВНР призначено для роботи в шафах комплектних розподільчих пристроїв (КРУ), камерах секційних одностороннього обслуговування (КСО), комплектних трансформаторних підстанціях (КТП) та інших електротехнічних пристроїв внутрішнього встановлення класу напруги до 10 кВ.

Значення кліматичних факторів за ГОСТ 15150-69

При цьому:

  • Найвища висота над рівнем моря до 1000 м;
  • Найвище робоче значення температури повітря, що оточує, +40 С;
  • Нижнє робоче значення температури, що оточує повітря -25 С;
  • 98% відносної вологості повітря при температурі 25 С.

Структура умовного позначення вимикача навантаження ВНР:

ВНР-10/Х-20ХХ У3

  • В - вимикач;
  • Н- навантаження;
  • А- автогазовий;
  • Р - ручний пристрій;
  • У - посилений
  • 10 — напруга, кВ;
  • 400, 630 - Номінальний струм, А;
  • 20 — Номінальна періодична частина струму КЗ, КА;
  • з - с заземлящими ножами;
  • Зп - заземляючі ножі розташовані після запобіжника.

Принцип роботи вимикача навантаження.

У ввімкненому положенні вимикача струм проходить через контур головних і дугогасильних контактів. Коли відключається, то розмикаються головні контакти, і весь струм перекидається в ланцюг дугогасильних контактів, під час яких загорюється електрична дуга. Мала товщина рухомого дугогасового контакту і вузька щілина, в якій він переміщається, забезпечує добрий контакт дуги зі стінками вкладів дугогасильних камер. Завдяки високій температурі  виділяється газ, який намагається вийти з камери через зазор між рухомим контактом і вкладниками. Це призводить до обдува дуги, внаслідок чого вона гасне.

До вимикача навантаження ВНР-10 можуть послідовно з'єднуватися потужні плавні запобіжники з кварцовим заповненням типу ПТ. Запобіжники можна встановити згори або знизу вимикача.

Вимикач навантаження ВНР-10 за спеціальним замовленням може комплектуватися напіврамою з запобіжниками. У такому випадку напіврама встановлюється з протилежної сторони від ножів заземлення.

На вимикачах типу ВНРп-10 також можуть бути встановлені заземляючі ножі за запобіжниками

Керування вимикачами навантаження здійснюється ручними приводами.

Для ремонтних цілей можливі поставки комплектуючі до вимикачів навантаження: ізоляторів , дугогасильних камер, заземлювачів, ручних приводів.

Вимикачі навантаження ВНР-10/400, ВНР-10/630



Вимикачі навантаження ВНР-10/400-20З У2, ВНР-10/630-20З У2



Вимикачі навантаження ВНРп-10/400-10Зп У2, ВНРп-10/630-10Зп У2



Технічні характеристики:

Тип

Електродинамічна витривалість, КА

Термічна витривалість, КА

Аварійний струм включення, кА

Найбільший струм навантаження, А

Маса (без приводу), кг.

ВНА-10/400

25

10

2,5

400

43

ВНА-10/630

630

43

ВНР-10/400

400

45

ВНР-10/630

630

45

ВНРп-10/400

400

55,1-72,2

ВНРп-10/630

630

55,1-72,2

ВНАп-10/400

400

59,0-72,2

ВНАп-10/630

630

59,0-72,2



Гарантія якості!

Технічні умови зареєстровані в одній базі технічних умов України.

На всю продукцію є сертифікати відповідності, якості.

Характеристики
Основні
Країна виробникУкраїна
ВиробникТОВ "Енергоспецсервіс ВП"
