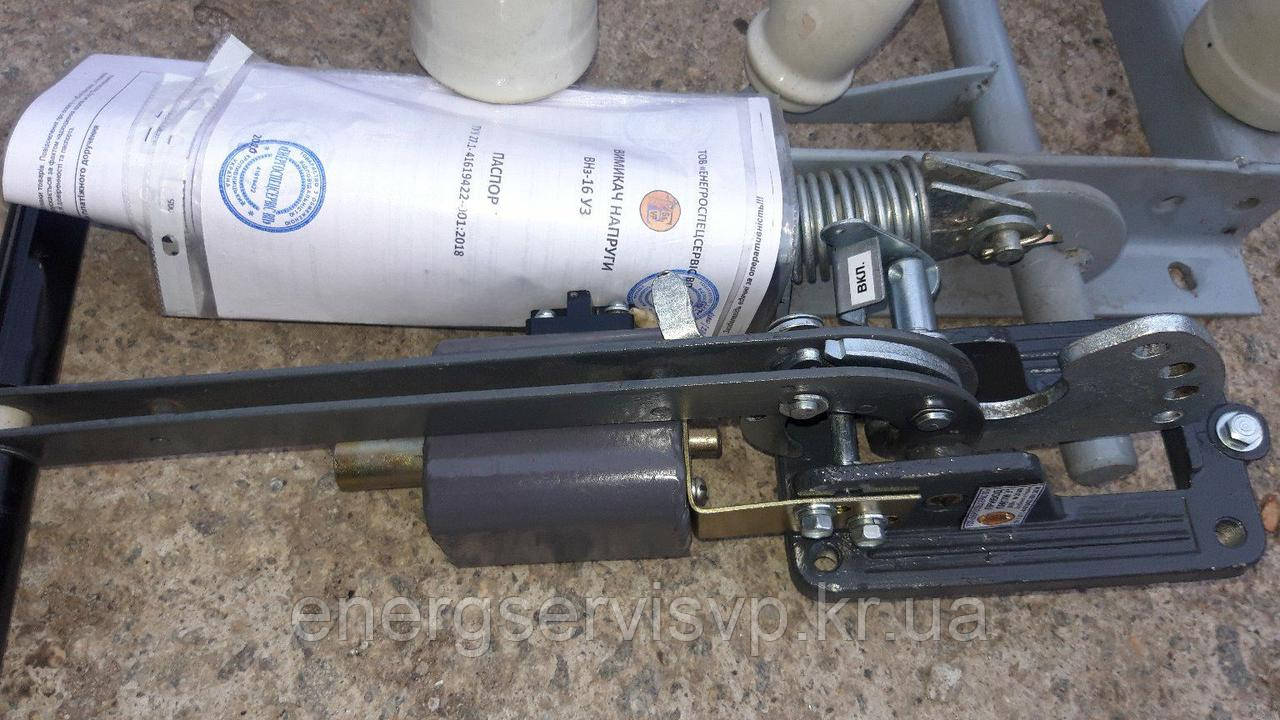

Привід ПРА-17
3 470 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- +380 (50) 555-44-40Відділ контролю якості.
- +380 (95) 554-44-40Керівництво
- +380 (50) 555-44-40Відділ контролю якості.
Привід ПР-17
Для управління вимикачами навантаження застосовують три типи приводів: ручні (наприклад, ПР-17), ручні автоматичні (ПРА-17) і електромагнітні (ПЕ-11С). Приводом ПР-17 включають і відключають вимикачі навантаження вручну, а приводом ПРА-17 включають вручну, відключають ж вручну або дистанційно за допомогою електромагніту вимкнення. Електромагнітний привід ПЕ-11С забезпечує ручне або дистанційне включення і дистанційне або автоматичне відключення.
Ручне включення здійснюється переміщенням рукоятки включає важеля приводу знизу вгору, а відключення — переміщенням рукоятки відключає важеля зверху або дистанційно — від кнопки з замыкающимися контактами.
Ручний привід ПР-17 (ПРА-17).
1 — важіль для ручного відключення,
2 — покажчик положення,
3 — болт заземлення,
4 — рукоятка,
5 — електромагніт відключення (тільки в приводі ПРА-17),
6 — засувка;
7 — розчіплює собачка,
8 — секторний важіль,
9 — вилка тяги,
10 — відключаюча зі- - бачка
Привід до вимикача навантаження має конструкцію, подібну важеля приводу роз'єднувача, а відрізняється від нього тільки наявністю механізму вільного розчеплення. Пристрій механізму дозволяє рухомим частинам вимикача навантаження від'єднуватися від частин приводу, пов'язаних з ручкою 4 (див. рис. 7) або відключає серцевиною. При включеному положенні приводу секторний важіль 8 утримується механізмом вільного розчеплення. При відключенні цей механізм спрацьовує і від'єднує рукоятку 4 від секторного важеля 8. Рукоятка залишається на місці, а секторний важіль під дією пружин вимикача повертається навколо своєї осі. Таким чином, швидкість руху ножів вимикача не залежить від швидкості керування приводом, оскільки механізм вільного розчеплення відводить рукоятку від валу вимикача.
Гарантія якості!
Технічні умови зареєстровані в єдиній базі технічних умов України.
На всю продукцію є сертифікати відповідності, якості.
Основні | |
---|---|
Країна виробник | Україна |
Виробник | ТОВ "Енергоспецсервіс ВП" |
- Ціна: 3 470 ₴
