Привод ПР-06-2БМ

Привода ручні важільного типу ПР-ХХ-2Б У(УХЛ)1

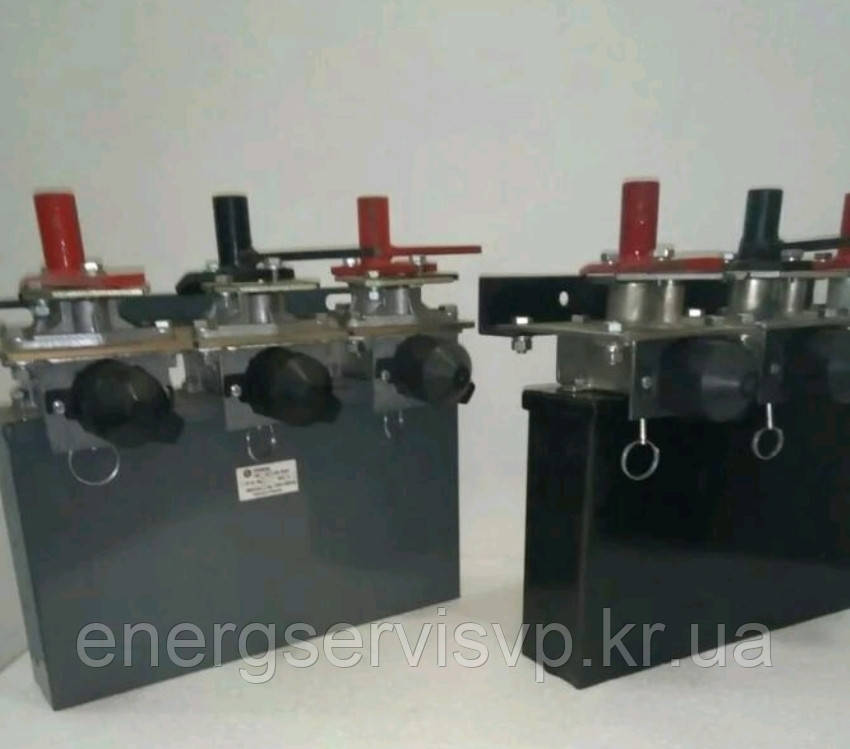

Привода ручні важільного типу ПР-05-2Б УХЛ1, ПР-06-2БУХЛ1 і ПР-07-2Б УХЛ1 призначений для оперування головними та заземлювальними ножами (ЗН) роз'єднувачів зовнішньої установки на напругу 35, 110 кВ.

Структура умовного позначення

ПР-05-2Б УХЛ1, ПР-06-2БУКЛ1 і ПР-07-2Б УХЛ1:
П-привод;
Р — ручной;
XX — варіанти виконання 05/06/07:
• 05 — для роз'єднувачів із двома валами ЗН;
• 06 і 07 — для роз'єднувачів пос. 1 «а»/1 «б» — з одним валом ЗН, за місцем розташування;
2 — модифікації;
Б — блокове вироблення;
У(УХЛ)1 — кліматичне виконання й категорія розміщення за ГОСТ 15150-69.

Умови експлуатації:

Висота над рівнем моря не більш ніж 1000 м. Температура навколишнього повітря від мінус 60 до 40 °C. Вимоги техніки безпеки за ГОСТ 12.2.007.3-75. Привода відповідають ГОСТ 689-90.

Технічні характеристики:

Кут повороту важеля приводу, град — 90;
Кут повороту пластини внутрішньої стійки, град — 90;
Номінальний крутний момент на вихідному валу, Нм, не більш ніж — 370;
Найбільше зусилля, що додається до приводу за довжини ручки оперування разом із подовжувачем не більш ніж 1,5 м, Н, не більш ніж 245;
Номінальна напруга ланцюгів електромагнітного блокування, В — 220 В;
Встановлене напрацювання на відмову, циклів В, не менш ніж 2000;
Маса привода, кг — не більш ніж 8;

Конструктивні особливості:

Привод являє собою два або три пристрої керування роз'єднувачем, зібрані в блок на несному куточку, обладнані знімними кожухами та камерою зі ступенем захисту IP55 ГОСТ 14254-96, що забезпечує захист від впливу атмосферних опадів і механічних пошкоджень: блок-замків, а також комутуювальних контактів зовнішніх допоміжних ланцюгів (КСАМ). На нерухомому дні розташовані два кабельні гермовводи. Ручки оперування зблоковані від неправильного операцій між головними та заземлювальними ножами.
Основні механізми та вузли приводу: вузли вихідних валів, механізми перемикання комутувальних контактів зовнішніх допоміжних ланцюгів (КСАМ), механізми блокування МБГ (блок замки ЗБ-1 гінодмана).
Вузол вихідної валу складається з фланця, закріпленого на пластині з запресованими в ньому антифрикційними втулками, що не потребують змащування впродовж усього періоду експлуатації та вихідного вала з важелем оперування.
Механізм перемикання складається з важеля, закріпленого на вільному кінці вихідного вала, і важеля, встановленого на валу КСАМ.
Механізм блокування складається з фіксатора, розташованого у склянці фланця, пружини, фланця та тяги, пов'язаної з фіксатором, а також кільця, штока блок-замка ЗБ-1М (або МБГ) і важеля вихідного вала.
У налагоджувальному та аварійному режимах є можливість розблокування електромагнітного замка за допомогою механічного ключа. Ключ встановлюється в нарізний отвір М6 (різь ліва) у торці штока блок-замка. Передбачена фіксація штока блок-замка в деблокованому положенні поворотом його по (проти) годинникової стрілки до упору за допомогою штока ключа КЕЗ-1М або ключа механічного деблокування.
Під час оперування рекомендується користуватися подовжувачем із труби 32×3,2 завдовжки приблизно 1 м для керування головними ножами та 0,4 м — ножами уземлення. Вивівши привод із кінцевого положення, кільце фіксатора можна відпустити. Повернути вал приводу на 90, водночас важіль механізму перемикання комутувальних контактів зовнішніх допоміжних ланцюгів повернеться разом із валом і поверне вал комутувальних контактів зовнішніх допоміжних ланцюгів на 120°.
Фіксатор, підтиснутий пружиною, входить до отвору важеля та замикає привод у крайньому положенні. Шток блокування блокує фіксатор.
