Для керування вимикачами навантаження застосовують три типи
приводів: ручні (наприклад, ПР-17), ручні автоматичні (ПРА-17) і
електромагнітні (ПЕ-11С). Приводом ПР-17 містять і вимикають вимикачі навантаження
вручну, а приводом ПРА-17 містять вручну, вимикають же вручну або
дистанційно за допомогою електромагнітного вимкнення. Електромагнітний привод
ПЕ-11С забезпечує ручне або дистанційне вмикання й дистанційне або
автоматичне вимкнення.
Ручне
увімкнення здійснюється переміщенням ручки, що вмикає важеля приводу знизу
вгору, а вимкнення — переміщенням ручки вимикаючого важеля зверху або
дистанційно — від кнопки з замиканими контактами.
Ручний привод
ПР-17 (ПРА-17) показаний на рис. 6, а встановлення вимикача навантаження з приводом —
на рис.
1 — важіль для ручного вимкнення,
2 — покажчик положення,
3 — болт уземлення,
4 — ручка,
5-електровимкнення (тільки в приводі ПРА-17),
6 — клямка,
7 — розчіплювальний песик,
8- секторний важіль,
9 — вилка тяги,
10 — відключальна со-бачка
Привод до вимикача навантаження
має конструкцію, подібну до важільного привода роз'єднувача, а відрізняється від
нього лише наявністю механізму вільного розчеплення. Пристрій механізму
дає змогу рухомим частинам вимикача навантаження від'єднуватися від частин
привода, пов'язаних із ручкою 4 (см. рис. 7) або вимикачем, що вимикає осердя. При
ввімкненому положенні приводу секторний важіль 8 утримується механізмом
вільного розчіплення. Під час вимкнення цей механізм спрацьовує і від'єднує
ручку 4 від секторного важеля 8. Ручка залишається на місці, а секторний
важіль під дією пружин вимикача повертається навколо своєї осі. Таким
Отже, швидкість руху ножів вимикача не залежить від швидкості керування
приводом, оскільки механізм вільного розчеплення відводить ручку від вала
вимикача.
Привод ПРА-17, ПРА17 приводи
до вимикачів навантаження.
1 Ручні автоматичні приводи серії ПРА мають
кілька модифікацій. Однією з них є привод типу ПРА-17 (мал.),
призначений для керування вимикачами навантаження типів ВН-16, ВНП-16,
ВНП-17. Привод має механізм вільного розчеплення, що дає змогу вимикати
вимикач як вручну, так і автоматично, за допомогою вбудованого
електромагнітна.
Маса привода 7,2 кг. Привод має чавунний литий
корпус 1, у щоках якого обертається головна вісь 2. До головної осі за допомогою
утоплювальний палець кріпиться секторний важіль 3, з'єднаний вилкою 4 і тягою
з важелем на валу вимикача. Для можливості регулювання з'єднання приводу з
вимикачем секторний важіль має отвори. У робочому положенні вісь обертається
разом із важелем. З правого боку головної осі кріпиться покажчик положення
вимикача.
На заводьому
важелі (ручці) 5 є дві осі. На одній надети відключає собачка 6 і
фіксатор 7, постійно утримується пружиною. Фіксатор своїм зубом зачіпається
за стопорний палець, розташований між щоками корпусу приводу. На іншій осі
заводьного важеля розташована засувка 8, а на самому важелі — важіль ручний
вимкнення. Над приводом кріпиться від'єднувальний електромагнітний заряд 9. Привод може
є укомплектований допоміжними сигнальними контактами КСА.
Для увімкнення вимикача треба натиснути на важіль ручного увімкнення, який
водночас виводить фіксатор із зачеплення зі стопорним пальцем. Звільнений
заводний важіль опускається вниз до упору (приблизно на кут 150°), повертаючи
водночас навколо головної осі відключає собачку, фіксатор і клямку. Засувка
ковзає секторним важелем, поки не зачепиться за собачку. У результаті
утворюється жорсткий кінематичний зв'язок між секторним важелем, засувкою,
собачкою та заводним важелем.
Привод підготовлений до увімкнення вимикача. Для увімкнення заводний важіль
необхідно швидко підняти на себе та вгору до упору. Водночас секторний важіль
повертається на кут 100° і вмикає вимикач навантаження, а фіксатор
замикає привод у ввімкненому положенні.
Вимикати вимикач можна дистанційно за допомогою відмикаючого електромагнітного
або вручну важіль ручним вимкненням. Водночас відбувається натискання на «хвіст»
, що вимикає собачки, виходить із зачеплення з засувкою. Жорстка
кінематичний зв'язок перестає існувати і вимикач навантаження під
дією своїх пружин вимикається. Головна вісь привода спільно з секторним
важелем і покажчиком положення вимикача повертається на кут 100°.
Одночасно повертаються й допоміжні сигнальні контакти КСА.Привод ПЕ-11

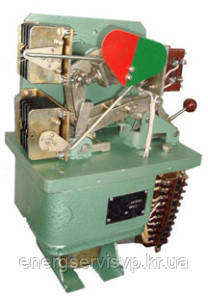

ПРИВОД ПЕ-11
Привод ПЕ 11 М1 У3 призначений для дистанційного й автоматичного керування високовольтним оливним вимикачем ВПМ-10, у комплектних розподільних пристроях (КРУ, КРН) і камерах збірних односторонніх (КСО), з номінальною напругою до 10 кВ трифазного змінного струму частотою 50 Гц. Приводи цієї серії належать до групи приводів прямої дії. У разі потреби можливе ручне керування приводом.
Електромагнітні приводи типів ПЕ 11, ПЕВ-11А, ПЕГ-7, на відміну від пружинних, належать до групи приводів прямої дії. Привод ПЕ 11 призначений для керування оливними вимикачами ВМГ 10 і ВМП 10, вбудований привод ПЕВ 11 А — для керування вимикачем типу ВМПЕ, ПЕГ-7 — вимикачем типу ВЕМ. Електромагнітні приводи для увімкнення вимикача споживають струм у багато разів більший, ніж приводи непрямої дії (вантажні, пружинні). У привода ПЕ 11 споживаний постійний струм обмоток електромагнітних: містить — 120 А за напруги 110 В або 60 А за 220 В, що вимикає — відповідно 2,5 і 1,25 А; у приводу ПЕВ-11А: містить 200/100 А, що вимикає — 5/2,5 А; у приводу ПЕГ-7: містить — 160/80 А, що вимикає — 2,5/1,25 А. Струм споживання котушок контактора за напруги 110 В — 2 А, за 220 В — 1 А.
СТРУКТУРА СУСОВАНОГО ОБОСУВАННЯ ПРИВОДУ ПЕ-11
П — привод;
Е — електромагнітний;
11 — конструктивне виготовлення;
М1 — модернізований;
У3 — кліматичне виконання й категорія розміщення за ГОСТом 15150
УСОЛІВІЯ ЕКСПЛУАТАЦІЇ ПРИВОДУ ПЕ-11
Температура довкілля від мінус 25 до 45 °C. Висота експлуатації привода ПЕ 11 над рівнем моря не більш ніж 1000 м. Відносна вологість повітря не більш ніж 80% за температури 20 °C. Відверте середовище, не вибухне, не містить пилу в концентраціях, що знижують параметри приводу в неприпустимих межах. Тип атмосфери II за ГОСТом 15150. Вимоги техніки безпеки щодо ГОСТ 12.2.007.0. Приводи для внутрішньонаціональних і експортних постачання відповідають ГОСТ 687.
КОНСТРУКЦІЯ І ПРИНЦИП ДІЇ ПРИВОДУ ПЕ-11
Привод ПЕ-11 являє собою підвісну конструкцію з консольним виходом з'єднувального вала. Привод складається з механізму, електромагнітних (вмикального та вимикного), комутуювальних контактів для зовнішніх допоміжних ланцюгів і блокувальних контактів КБО і КБВ. Механізм привода являє собою важільну систему зі замикальним пристроєм і роликовим розчіплювачем. Електропровід, що вмикає електромагнітні дроти, складається з котушки, рухомого сердечника зі штоком і магнітопроводу. Нижня плита магнітопроводу має скобу з вирізами для встановлення важеля ручного неоперативного ввімкнення.
Вимикальний електромагнітний заряд закріплений на плиті корпусу механізму. На корпусі вимикального електромагнітного блока розміщений набір затискачів для приєднання зовнішніх допоміжних ланцюгів. Для виробництва ручного неоперативного вимкнення привод має ручку.
Привод ПЕ 11 закритий захисним кожухом. У приводі застосовано електричне блокування від мимовільного повторного ввімкнення на наявне КЗ. Привод придатний для миттєвого АПВ і допускає світловий контроль ланцюгів керування. Замикання й розмиття ланцюга, що містить електромагнітну приводу, здійснюється низьковольтним контактором постійного струму.
КЕРУВАННЯ ПРИВОДОМ ПЕ-11
Для керування приводом ПЕ 11 застосовується контактор КМВ-521, а для ПЕВ-11А та ПЕГ-7 — КМВ-621. Приводи ПЕ 11 і ПЕВ-11А забезпечують увімкнення вимикачів за час не більш ніж 0,3 с, вимкнення — не більш ніж 0,1 с. Час вмикання привода ПЕГ-7 з вимикачем — 0,25 см, вимкнення — 0,05 с. Маса привода ПЕ-11 55 кг. Електромагнітні приводи завдяки простій конструкції характеризуються високою надійністю. Недостатком є необхідність потужних джерел постійного струму для живлення, що містять електромагнітні електромагнітні промені.
Механізм приводів ПЕ 11 і ПЕВ 11 А розташований у верхній частині, у зварному корпусі. У нижній частині корпусу міститься електропровід, що складається з рухомого циліндричного осердя зі штоком, магнітопроводу та котушки. Верхнею магнітопроводу слугує нижня плита корпусу механізму, а нижньою — плита нижньої основи та штампована П-подібна скоба. Шток осердя проходить через отвір у нижній плиті корпусу механізму та впливає під час увімкнення на ролик механізму приводу. Під осердям встановлені гумові прокладки, що слугують для амортизації осердя, що падає після закінчення увімкнення. Для запобігання прилипанню осердя до корпусу приводу після вмикання на нижній плиті його пригорнута шайба з немагнітного матеріалу. Для встановлення важеля ручного вмикання в нижній основі зроблені спеціальні вирізи. Відключний електромагнітний у приводу ПЕ 11 укріплений на нижній плиті корпусу механізму, а в приводу ПЕВ 11 А розташований зверху.
Технічні умови зареєстровані в єдиній базі технічних умов України.
На всю продукцію є сертифікати відповідності, якості.
