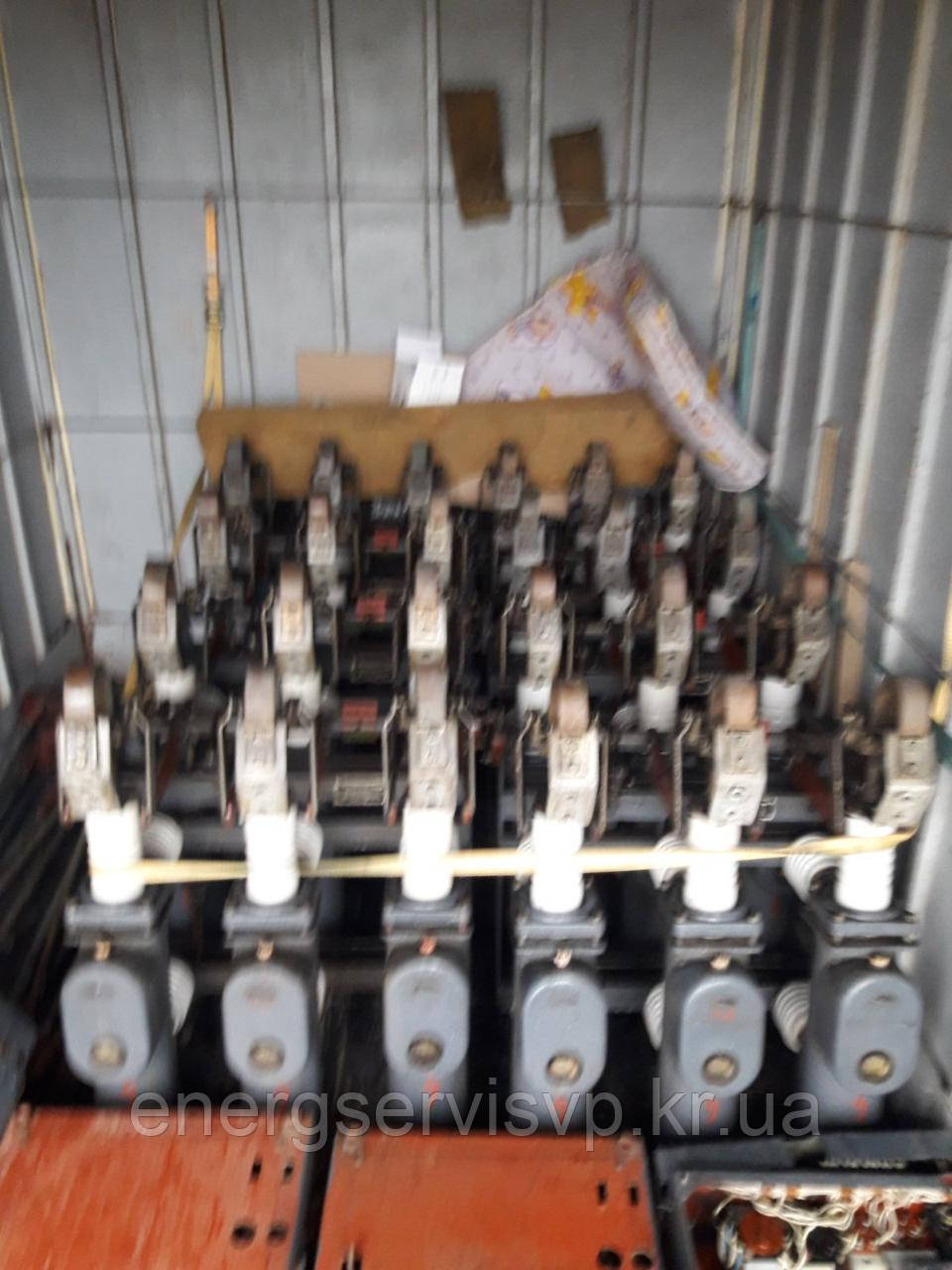

Вимикач масляний ВПМП-10-20-630 з пружинним приводом ППО-10

Привод пружинний типу ППО-10 є останньою модифікацією приводу ППВ-10 і призначений для керування оливними вимикачами ВМГП-10, ВПМП-10.

Структура умовного позначення приводу ППО-10

приклад: Привод ППО-10У2 / 11224.

П-привод;

П- пружинний

Про окремий

10 — номінальна напруга, кВ

У2 — кліматичне виконання й категорія розміщення за ГОСТ

11224 — виготовлення схеми захисту приводу

Умови експлуатації

Привод ППО-10 призначений для роботи в таких умовах:

а) висота над рівнем моря не більш ніж 1000 м;

б) межі температури повітря, навколишнього приводу: нижнє значення мінус 25 °C; верхнє значення до плюс 40 °C;

в) Середня відносна вологість повітря не більш ніж 80% за температури 20 °C;

г) довкілля невдосконалене, не містить пилу в концентраціях, що знижують параметри виробу в неприпустимих межах;

д) робоче положення приводу в просторі — вертикальне, допускається відхилення від вертикального положення до 5° в будь-який бік.

Конструктивно привод ППО-10 має виготовлення окремого від вимикача та з'єднується з вимикачем через проміжні ланки (з'єднувальні тяги).

Привод складається з рами, вала привода, проміжного вала, заводного пристрою, робочих пружин, двох ідентичних запірних пристроїв, що комутують контактів допоміжних ланцюгів (цеп'єра керування, сигналізації, блокування), електромагнітна вимкнення й увімкнення, розчіплювачів, пульта ручного керування вимикача, монтажу проводини, контактних рядів. Всі вузли привода кріпляться на рамі.

Привод ППО-10 має 28 варіантів схем захисту, зроблених на вбудованих електромагнітних та розчіплювачах прямої дії. Умовне позначення варіантів схем захисту складається з п'яти цифр, які позначають:

            1 — реле максимального струму миттєвої дії РТМ (КА),

            2-реле максимального струму з витримкою часу PTB (КАТ),

            4 — вимикальний електромагнітний з живленням від незалежного джерела оперативного струму Есенп (YAV),

            5 — токовий електромагнітний вимкнення для схем із дешунтуванням ЕВідт (YAA),

            6 — реле мінімальної напруги з витримкою часу РНВ (КVТ).

Конструкція привода ППО-10

Привод являє собою окремий механізм, що з'єднується з вимикачем через проміжні ланки, і призначений для оперативного вмикання і вимкнення вимикача та для автоматичного вимкнення за струмів КЗ або перевантажень. За родом енергії, що витрачається в процесі ввімкнення та вимкнення, привод непрямої дії, що виконує операції вмикання та вимкнення завдяки енергії, що попередньо запасається в пружинах до здійснення операцій; заводка пружин рухова. Привод ППО-10 складається зі власне приводу і кришок.

Привод складається з таких основних вузлів: рами, вала приводу проміжного вала, механізму заводки робочих пружин, двох ідентичних запірних пристроїв, блок-контактів положення привода SQM, блок-контактів аварійної сигналізації SАС, блок-контактів положення вимикача Q, електромагнітних дистанційного вимкнення та дистанційного вмикання YАТ і YАС, захисних розчіплювачів і електромагнітних валу, важеля, пульта ручного керування вимикача, монтажу проводини, контактних рядів лічильника кількості операцій.

Основні вузли привода:
