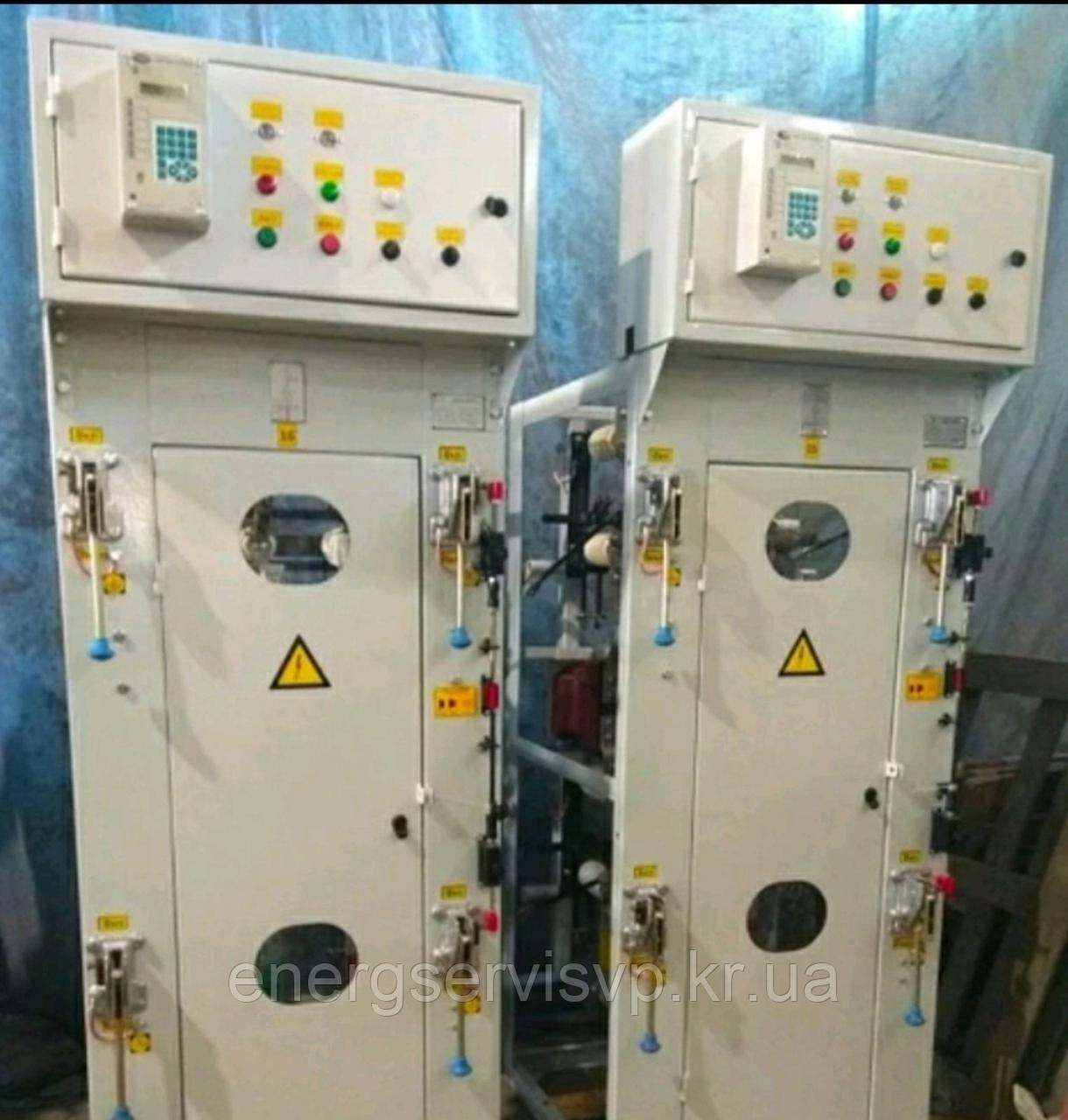

Камера збірна одностороннього обслуговування КСО-319-17В

Камери збірні одностороннього обслуговування серії КСО-393: КСВ-305, КСВ-309, КСВ-293, КСВ-319-17В на номінальну напругу 6 і 10 кВ призначені для комплектації розподільних пристроїв трифазного змінного струму частоти 50 Гц систем з ізольованою або заземленою через дугогасительный реактор нейтраллю. А також в розподільних пристроях трансформаторних підстанцій, включаючи комплектні трансформаторні підстанції на промислових, сільськогосподарських, залізничних транспортних об'єктах. Принцип роботи камер цієї серії визначається сукупністю схем головним і допоміжних ланцюгів камер.

Технічні характеристики:

Номінальна напруга, кВ - 6; 10

Максимальна робоча напруга, кВ - 7,2; 12,0

Номінальний струм головних ланцюгів і збірних шин, А - 400; 630; 1000

Номінальний струм головних ланцюгів камер з запобіжниками, А: ― при Uном = 6 і 10 кВ - 16;20;31,5;40;50;80;100 ― при Uном = 6 кВ160

Граничний наскрізний струм короткого замикання, кА41

Граничний струм термічної стійкості (1-секундний), кА16

Габаритні розміри схем 1..13, 1ВВ, 5ВВ, 8ВВ, ( В х Ш х Г),мм 1900х800х800

Габаритні розміри схем 14,15 ( В х Ш х Г),мм2080х500х800

Висота над рівнем моря Не більше 1000 м

Номінальний струм відключення вбудованого вимикача навантаження, 400; 630; 1000

Ступінь захисту готового розподільчого пристрою по ГОСТ 14254-96 для(лівої) стороныІР 20 ― решті частини камерІР 00

Вид кліматичного виконання УЗ по ГОСТ 15150-69 .

Власне виробництво!!!

Камери збірні одностороннього обслуговування з повітряною ізоляцією в металевій оболонці зі стаціонарно встановленими комутаційними апаратами на номінальну напругу 6, 10кВ призначені для роботи в розподільних пристроях мереж трифазного змінного струму промислової частоти 50Гц з ізольованою або глухозаземленою нейтраллю як при новому будівництві, так і при реконструкції.

Камери є повнофункціональним модернізованим аналогом камер КСО-393, що випускаються промисловістю.

Призначення.

Встановлюються в закритих приміщеннях трансформаторних підстанцій, в машинних залах і інших місцях, недоступних для некваліфікованого персоналу і є електроустановками одностороннього обслуговування.

Конструкція. Каркаси камер можуть виготовлятися як на базі зварних забарвлених металоконструкцій, так і на базі високотехнологічних клепаних гнутих оцинкованих металоконструкцій.

Всередині камери розміщена апаратура головних ланцюгів. Рукоятки приводів і апаратів управління розташовані з фасадної сторони камери КСВ. Доступ в камеру забезпечують двері. На камері є оглядові вікна для огляду внутрішньої частини камери. Каналом для магістральних шинок оперативних ланцюгів живлення, ланцюгів управління, сигналізації служить короб, розташований у верхній частині камер КСО. Щоб уникнути помилкових операцій при обслуговуванні та ремонті в камерах передбачені наступні блокування, не допускають включення:– заземлюючих ножів при включених робочих ножах роз'єднувачів;– роз'єднувачів при ввімкнених заземлювальних ножах;

Номінальні значення параметрів електричних апаратів і широка сітка схем дозволяють вирішувати широкий спектр завдань у відповідності з вимогами замовника.

Камери КСО-319 VP комплектуються вимикачами навантаження, роз'єднувачами, заземлювальними пристроями, запобіжниками, вимірювальними трансформаторами струму та напруги та іншими електротехнічними апаратами високої напруги у відповідності з технічними вимогами.

У відповідності з технічними вимогами в комплект постачання можуть входити торцеві панелі і шинні мости. При дворядній установці камери КСВ комплектується шинним мостом з роз'єднувачем (ШМР) або без них (ШМ). Шинний міст встановлюється тільки на крайні камери КСВ. Відстань між фасадами:2000мм (ШМ-1, ШМР-1);2500мм (ШМ-2, ШМР-2);3000мм (ШМ-3, ШМР-3);3500мм (ШМ-4, ШМР-4).Технічні характеристики:Значення1.Номінальна напруга, кВ6; 10.2.Найбільша робоча напруга, кВ7,2; 123.Номінальний струм головних ланцюгів:400; 6304.Номінальний струм запобіжників, А - при напрузі 6 кВ - при напрузі 10 кВ31,5; 50; 80; 100; 125; 160 31,5; 40; 63; 80; 100; 125; 160, 5.Номінальний струм трансформатора струму, А50; 75; 100; 150; 200; 300; 400; 600; 800.6.Струм електродинамічної стійкості головних ланцюгів, кА51.7. Струм термічної стійкості,

В наявності КРН-10, КРУН-10, ЯКНО, ПККЗ-10/630 з вакуумним вимикачем типу BB/TEL 10-20-1000.
