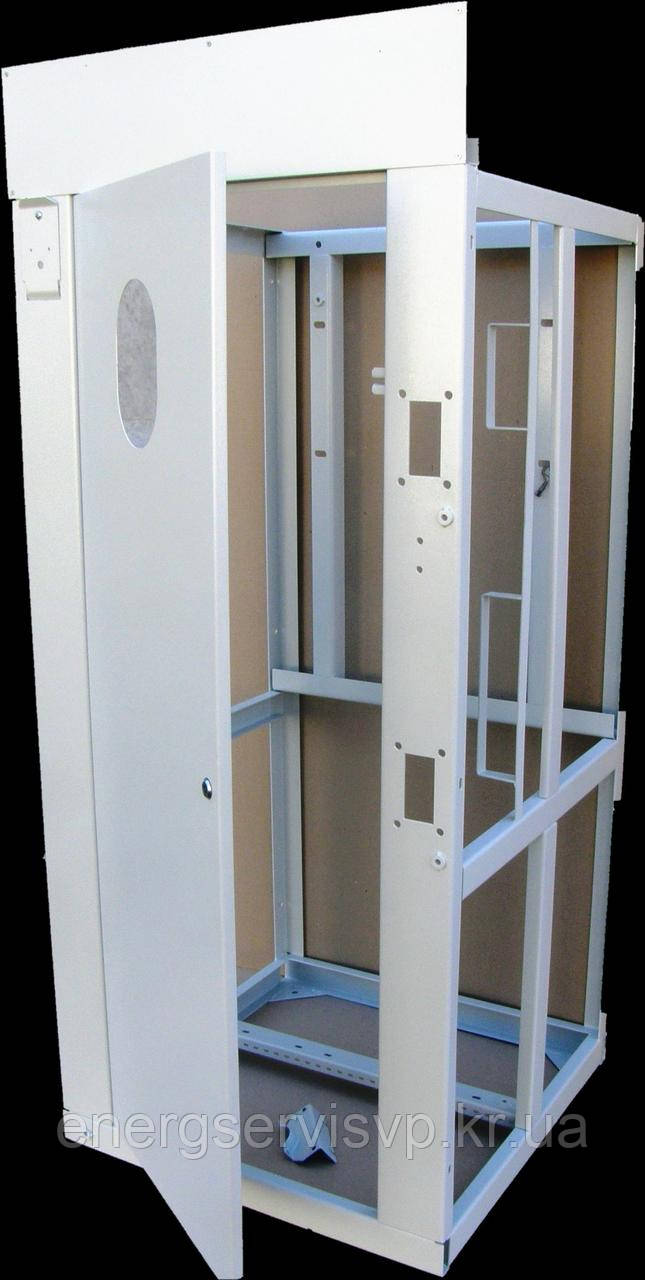

Шафа обліку ЩО-70, щит обліку

Виробництво осередків кар'єрних ЯКНО (ПККЗ-10/630), камер збірних типу КСО-393, КСО-272, КСВ -285, КСО-366, КМ-1Ф, шаф обліку типу ЩО-70, ЩО-90.

Камери збірні одностороннього обслуговування з повітряною ізоляцією в металевій оболонці зі стаціонарно встановленими комутаційними апаратами на номінальну напругу 6, 10кВ призначені для роботи в розподільних пристроях мереж трифазного змінного струму промислової частоти 50Гц з ізольованою або глухозаземленою нейтраллю як при новому будівництві, так і при реконструкції.

Камери є повнофункціональним модернізованим аналогом камер КСО-393, що випускаються промисловістю.

Призначення:

Встановлюються в закритих приміщеннях трансформаторних підстанцій, в машинних залах і інших місцях, недоступних для некваліфікованого персоналу і є електроустановками одностороннього обслуговування.

Конструкція. Каркаси камер можуть виготовлятися як на базі зварних забарвлених металоконструкцій, так і на базі високотехнологічних клепаних гнутих оцинкованих металоконструкцій.

Всередині камери розміщена апаратура головних ланцюгів. Рукоятки приводів і апаратів управління розташовані з фасадної сторони камери КСВ. Доступ в камеру забезпечують двері. На камері є оглядові вікна для огляду внутрішньої частини камери.

Каналом для магістральних шинок оперативних ланцюгів живлення, ланцюгів управління, сигналізації служить короб, розташований у верхній частині камер КСО.

Щоб уникнути помилкових операцій при обслуговуванні та ремонті в камерах передбачені наступні блокування, не допускають включення:

– заземлюючих ножів при включених робочих ножах роз'єднувачів;

– роз'єднувачів при ввімкнених заземлювальних ножах;

Номінальні значення параметрів електричних апаратів і широка сітка схем дозволяють вирішувати широкий спектр завдань у відповідності з вимогами замовника.

Камери КСО-319 VP комплектуються вимикачами навантаження, роз'єднувачами, заземлювальними пристроями, запобіжниками, вимірювальними трансформаторами струму та напруги та іншими електротехнічними апаратами високої напруги у відповідності з технічними вимогами.

У відповідності з технічними вимогами в комплект постачання можуть входити торцеві панелі і шинні мости.

При дворядній установці камери КСВ комплектується шинним мостом з роз'єднувачем (ШМР) або без них (ШМ). Шинний міст встановлюється тільки на крайні камери КСВ.

Відстань між фасадами:2000мм (ШМ-1, ШМР-1);2500мм (ШМ-2, ШМР-2);3000мм (ШМ-3, ШМР-3);3500мм (ШМ-4, ШМР-4).

Технічні характеристики:

Значення1.Номінальна напруга, кВ6; 10.2.

Найбільша робоча напруга, кВ7,2; 123.

Номінальний струм головних ланцюгів:400; 6304.

Номінальний струм запобіжників, А - при напрузі 6 кВ - при напрузі 10 кВ31,5; 50; 80; 100; 125; 160 31,5; 40; 63; 80; 100; 125; 160, 5.

Номінальний струм трансформатора струму, А50; 75; 100; 150; 200; 300; 400; 600; 800.6.

Струм електродинамічної стійкості головних ланцюгів, кА51.7. Струм термічної стійкості,

Умови експлуатації

Особливості конструктиву камер:

- Зручне розташування релейного відсіку;

- Велика ширина камер, що дозволяє без проблем комутувати кабелю великих перерізів;

- Можливість установки високовольтного контактора в зв'язці з вакуумним вимикачем, що дозволяє використовувати камери для частого пуску двигунів, млинів, конвеєрів;

- Два види виконання збірної шини (горизонтальне і трикутником, що дозволяє без проблем пристыковывать КСВ -...VP до камер старого зразка);-

- Модернізована конструкція камери доповнено перегородкою, що дозволяє розділити відсіки вакуумного вимикача і кабельний відсік камери.КСВ -319-VP..

ТУ внесені в єдину базу даних технічних вимог України.

Найкоротші терміни!

Європейська якість!

Розглянемо будь-які побажання і пропозиції!
