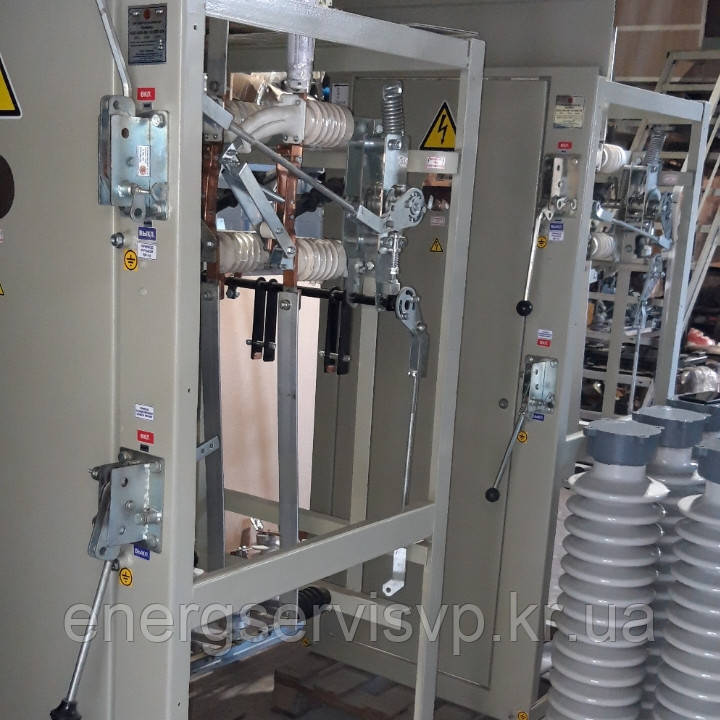

Камера КСО-319VP-10-630 (КСО-393)

Виробництво комірок кар'єрних ЯКНО (ПККЗ-10/630), камер збірних типу КСО-393, КСО-272, КСО -285, КСО-366, КМ-1Ф, шаф ураховок типу ЩО-70, ЩО-90.

Камери збірні одностороннього обслуговування з повітряною ізоляцією в металевій оболонці зі стаціонарно встановленими комутаційними апаратами на номінальну напругу 6, 10 кВ призначені для роботи в розподільних пристроях мереж трифазного змінного струму промислової частоти 50 Гц як під час нового будівництва, так і під час реконструкції.

Призначення:

Встановлюються в закритих приміщеннях трансформаторних підстанцій, у машинних залах та інших місцях, недоступних для некваліфікованого персоналу та є електроустановками одностороннього обслуговування.

Конструкція. Каркаси камер можуть виготовлятися як на базі зварних пофарбованих металоконструкцій, так і на базі високотехнологічних клепаних гнутих оцинкованих металоконструкцій.

Усередині камери розміщена апаратура головних ланцюгів. Ручки приводів і апаратів керування розташовані з фасадного боку камери КСО. Доступ у камеру забезпечують дверцята. На камері є оглядові вікна для огляду внутрішньої частини камери.

Каналом для магістральних шин оперативних ланцюгів живлення, ланцюгів керування, сигналізації слугує короб, розташований у верхній частині камер КСО.

Щоб уникнути помилкових операцій під час обслуговування та ремонту в камерах передбачені такі блокування, що не допускають увімкнення:

— заземлювальних ножів у разі увімкнених робочих ножів роз'єднувачів;

– роз'єднувачів у разі увімкнених заземлювальних ножів;

Номінальні значення параметрів електричних апаратів і широка сітка схем дають змогу виконати широкий спектр завдань відповідно до вимог замовника.

Камери КСО-319 VP ( КСО-393) комплектуються вимикачами навантаження, роз'єднувачами, заземлювальними пристроями, запобіжниками, вимірювальними трансформаторами струму та напруги та іншими електротехнічними апаратами високої напруги відповідно до технічними вимогами.

Відповідно до технічних вимог до комплекту постачання можуть входити торцеві панелі та шинні мости.

У разі дворядного встановлення камери КСО комплектується шинним мостом із роз'єднувачем (ШМР) або без них (ШМ). Шинний міст встановлюється тільки на крайні камери КСО.

Відстань між фасадами: 2000 мм (ШМ-1, ШМР-1);2500 мм (ШМ-2, ШМР-2);3000 мм (ШМ-3, ШМР-3); 3500 мм (ШМ-4, ШМР-4).

Технічні характеристикиu:

Значення1.Номальна напруга, кВ6; 10.2.

Найбільша робоча напруга, кВ7,2; 123.

Номінальний струм головних ланцюгів: 400; 6304.

Номінальний струм запобіжників, А — за напруги 6 кВ- за напруги 10 кВ31,5; 50; 80; 100; 125; 160 31,5; 40; 63; 80; 100; 125; 160, 5.

Номінальний струм трансформатора струму, А50; 75; 100; 150; 200; 300; 400; 600; 800.6.

Струм електродинамічної стійкості головних ланцюгів, кА51.7. Tок термічної стійкості,

Умови експлуатації

Особливості конструктиву камер:

-  Зручне розташування релейного відсіку;

- Велика ширина камер, що дає змогу без проблем комутувати кабелю великих перерізів;

- Можливість встановлення високовольтного контактора у зв'язці з вакуумним вимикачем, що дає змогу використовувати камери для частого пуску двигунів, млинів, конвеєрів;

- Два різновиди виготовлення збірної шини (горизонтальна та трикутником, що дає змогу без проблем пристиковувати КСО —...VP до камер старого зразка);

- Модернізована конструкція камери доповнена перегородкою, що дає змогу розділити відсіки вакуумного вимикача та кабельний відсік камери.КСО-319-.. VP

ТУ внесені  в єдину базу даних технічних вимог України.
