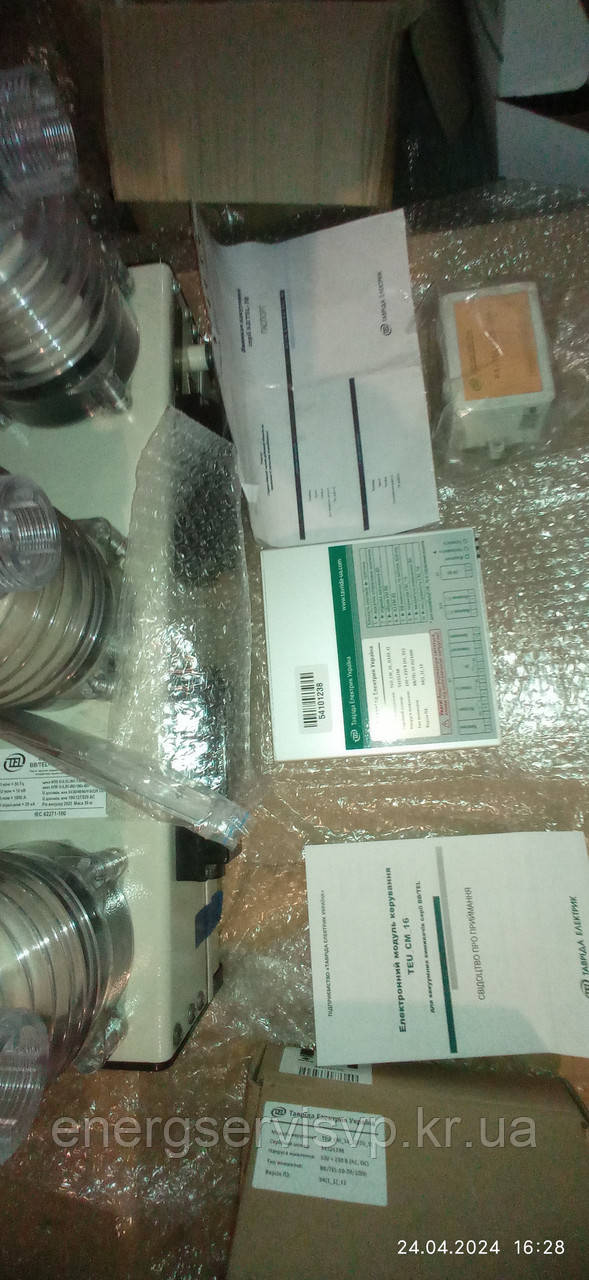

Вакуумний вимикач ВВ/TEL 10-20/1000

67 880 ₴

  • В наявності
Вакуумний вимикач ВВ/TEL 10-20/1000
Вакуумний вимикач ВВ/TEL 10-20/1000В наявності
67 880 ₴
+380668514601
  • +380 (50) 555-44-40
    Відділ контролю якості.
  • +380 (95) 554-44-40
    Керівництво
  • +380 (50) 555-44-40
    Відділ контролю якості.
+380668514601
  • +380 (50) 555-44-40
    Відділ контролю якості.
  • +380 (95) 554-44-40
    Керівництво
  • +380 (50) 555-44-40
    Відділ контролю якості.
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

Вакуумний вимикач ВВТЭЛ 10-20/1000 046(048), (043)

з блоками управління і живлення, блокуваннями, мікропроцесорні реле захисту

Вакуумні вимикачі ВВ/TEL з номінальною напругою від 6 до 10 кВ.
Вакуумні вимикачі BB/ТЕL призначені для роботи в комплектних розподільних пристроях (КРУ) і камерах збірних одностороннього обслуговування (КСО) внутрішньої і зовнішньої установки класу напруги до 10 кВ трифазного змінного струму 50 Hz для систем з ізольованою і заземленою нейтраллю.




Вакуумні вимикачі ВВ/TEL-10 поставляються як для будівництва нових КРУ, так і для модернізації існуючих. При модернізації вакуумні вимикачі BB/TEL-10 призначені для заміни застарілих і відпрацювали свій ресурс масляних вимикачів на вакуумні.

Структура умовного позначення вакуумних вимикачів типу BB/TEL-X1-X2/X3-X4X5-X6:
ВВ – вимикач вакуумний; TEL – найменування типу вимикача; X1 – значення номінальної напруги, кВ; X2 – значення номінального струму відключення, кА; X3 – значення номінального струму, А; X4 – кліматичне виконання; X5 – категорія розміщення; X6 – конструктивне виконання за каталогом.



Основні технічні характеристики вакуумного вимикача BB/TEL-10-20/1000-У2-48:

Параметр

Величина

Значення номінальної напруги, кВ

10

Значення найбільшої робочої напруги, кВ

12

Значення номінального струму (Inom), А

1000

Значення номінального струму відключення(I0 nom), кА

20

Значення наскрізного струму короткого замикання, кА

- найбільший пік

- початкове діюче значення періодичної складової



52

20

Значення нормованого процентного вмісту апериодической складової, %

40

Значення струму термічної стійкості, кА

20

Значення часу протікання струму термічної стійкості, з

3

Значення власного часу відключення вимикача, с, не більше

0,015

Значення повного часу відключення, с, не більше

0,025

Значення власного часу включення, с, не більше

0,055

Значення неодночасність замикання і розмикання контактів, с, не більше

0,004

Значение номинального напряжения питания катушек электромагнитов, В

220

Значение номинального оперативного напряжения питания

- переменное, В

- постоянное, В

- диапазон, %



100, 110, 220

24, 48, 110, 220

85-100

Значение ресурса по коммутационной стойкости

- при номинальном токе (Inom), операций "ВО"

- при токах короткого замыкания I=(60-100)% от (I0 nom), операций "ВО"



50000

100

Значение механического ресурса, циклов "ВО"

50000

Значение электрического сопротивления главной цепи полюса, мкОм, не более

40

Масса, кг, не более

39

Срок службы до списания, лет

25





Гарантия качества!

Технические условия зарегистрированы в единой базе технических условий Украины.

На всю продукцію є сертифікати відповідності, якості.

Характеристики
Основні
Країна виробникУкраїна
ВиробникТОВ "Енергоспецсервіс ВП"
Користувацькі характеристики
Тип вимикачаВакуумний
Номінальна робоча напруга10 кВ
Максимальна робоча напруга12 кВ
Номінальний струм відключення20 кА
Інформація для замовлення
