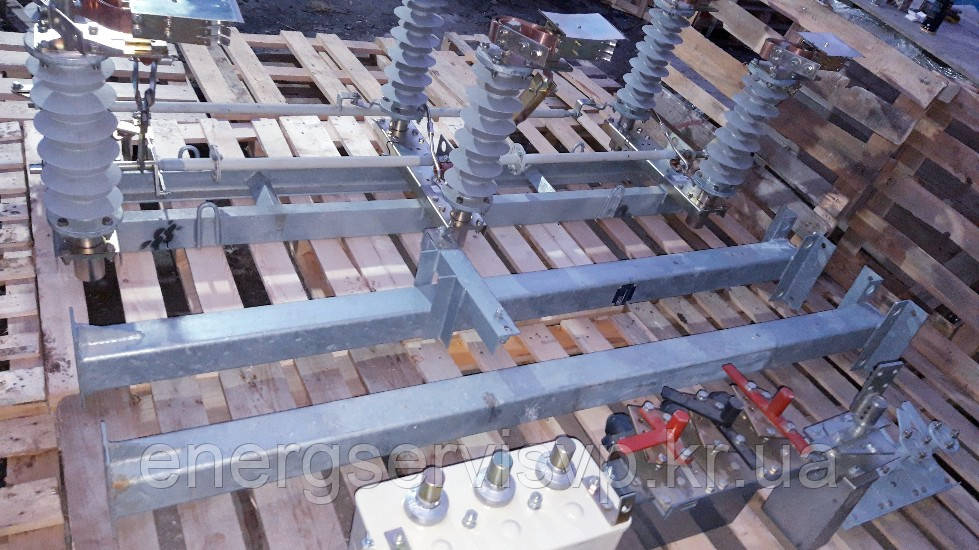

Роз'єднувач РДЗ-1б.35ІІ/1000 на рамі (цинк), з тягами та приводом ПР90/90

Роз'єднувачі високовольтні типу РДЗ-2-35/1000 УХЛ1, РДЗ-1-35/1000 УХЛ1, РД-35/1000 УХЛ1, РДЗ-2-35Б/1000 УХЛ1, РДЗ-1-35Б/1000 УХЛ1, РДЗ-2-35Б/2000 УХЛ, РДЗ-1-352000 УХЛ1, РЛНЗ-10-20/400(630), РНДЗ — 35/1000, РГ-1(2)-35/1000 УХЛ-1 призначені для увімкнення та вимкнення зон зневоднених ділянок електричних ланцюгів високої напруги 35 кВ, а також заземлення вимкнених ділянок за допомогою заземлювачів.Структура умовного позначення роз'єднувача: P — роз'єднувач;Д — двоколонковий;З — індекс, що позначає наявність заземлювачів;1, 2 — кількість заземлювачів;35 — номінальна напруга, кВ;Б — посилене вироблення ізоляції — категорія Б по ГОСТ 9920 (у разі нормального виконання індекс немає); 1000, 2000 — номінальний струм, А;УХЛ1 — кліматичне виконання й категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543-70. Роз'єднувачі складаються з окремих полюсів, які можуть використовуватися в однополюсному або триполюсному варіантах встановлення.Полюс роз'єднувача зроблений у формі колонкового апарату з розворотом головних ножів у горизонтальній площині та складається з цоколя ізоляційних колонок, струмовідної системи та заземлювального пристрої.Токовідвідна система являє собою два контактні ножі. Кожен ніж складається з основи, на якій кріпляться паралельно дві мідні шини в роз'єднувачів на 1000 А і чотири, розташовані у два яруси — у роз'єднувачів на 2000 А. Один кінець шин гнучкими зв'язками з'єднаний із контактним виведенням, а на іншому утворений рознімний контакт. Обертанням ізоляційних колонок відбувається операції «Ввімкнення» і «Від'єднання». Важілі колонок з'єднані між собою внутрішньополюсною тягою й міжполюсними тягами, що повертають колонки всіх полюсів роз'єднувача на 90 градусів. Управлення роз'єднувачами здійснюється за допомогою ручних або рухових приводів. Ручні приводи: ПР-2, ПРН-10, ПРНЗ-10, ПРЗ-1(2), ПР-90(180), ПРН-90(180), ПРГ-00(05),(06)-2Б, ПР-2Б, ПР-2Б, ПРГ-6. Електродвигувальні (моторні) привода: УМП-II, УМПЗ-ІІ; ПДЧ, ПД-5, ПД-14.

  Разъединители  РДЗ-1(2)-35/1000, РНДЗ-35/1000, РЛНЗ -10-20/400(630), РГ-35/1000, РНДЗ -35/1000, РДЗ 35/2000, РГП-1(2)-35/1000, РГ-1(2)-110/1000(1250),(2000). НАРУЖНОЮ установкою. ГОРИЗОНТАЛЬНО-ПОВОВАНОГО ТИПУ. Двоколонковий. Одне/двохполюсний/Трьохполюсний.

На ізоляторах ІОС 35/500-01, С4-195-I або на посилених С4-195-II.

Також, виготовляємо роз'єднувачі та привода контактної мережі постійного та змінного струму залізниці типу РКС-3.3/3000, 3.3/4000; РНДЖ-27.5/1600, РНДЖЗ-27,5/1600, РД-35/1000.

Привод роз'єднувача контактної мережі — електродвигунальний, типу УМП-II та УМПЗ-II.

Кліматичне вироблення й категорія розміщення У або УХЛ1  по ГОСТ 15150-69.

Виготовляється за ТУ У 27.1-41619422-001:2018.

Комплектується  ручними приводами типу ПР, ПРЗ, ПРН, ПРНЗ, ПРГ або моторними типами УМП-ІІ та УМПЗ-ІІ
