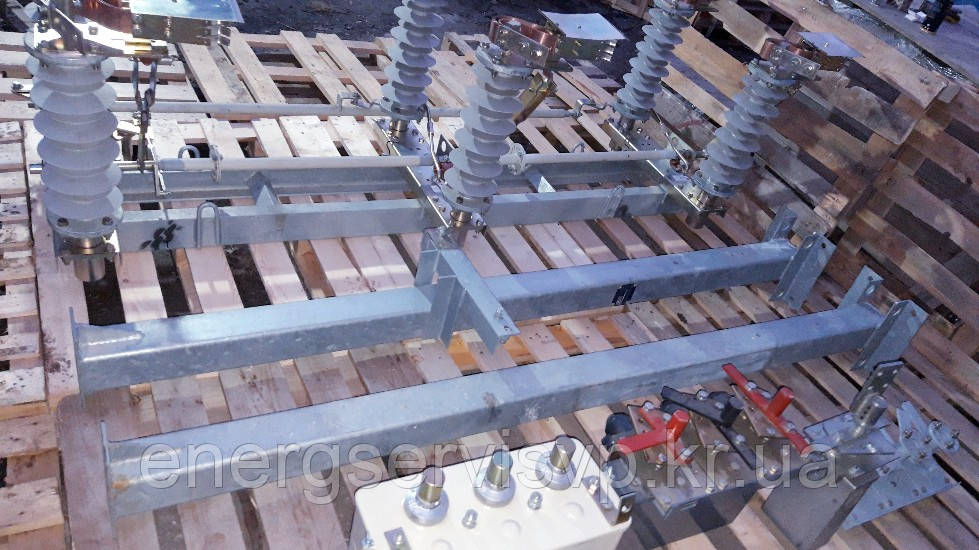

Роз'єднувач РДЗ-1-35/1000 на рамі з приводом
79 700 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 31210000-1
- +380 (50) 555-44-40Відділ контролю якості.
- +380 (95) 554-44-40Керівництво
- +380 (50) 555-44-40Відділ контролю якості.
Роз'єднувачі високовольтні типу РДЗ-2-35/1000 УХЛ1, РДЗ-1-35/1000 УХЛ1, РД-35/1000 УХЛ1, РДЗ-2-35Б/1000 УХЛ1, РДЗ-1-35Б/1000 УХЛ1, РДЗ-2-35Б/2000 УХЛ1, РДЗ-1-35Б/2000 УХЛ1, РЛНЗ-10-20/400(630), РНДЗ - 35/1000, РГ-1(2)-35/1000 УХЛ-1 призначені для включення і відключення знаходяться під напругою знеструмлених ділянок електричних ланцюгів високої напруги 35 кВ, а також заземлення відключених ділянок за допомогою заземлювачів.Структура умовного позначення роз'єднувача:Р – роз'єднувач;Д – двухколонковый;З – індекс, що позначає наявність заземлювачів;1, 2 – кількість заземлювачів;35 – номінальна напруга, кВ;Б – посилене виконання ізоляції – категорія Б по ГОСТ 9920 (при нормальному виконанні індекс відсутня);1000, 2000 – номінальний струм, А;УХЛ1 – кліматичне виконання і категорія розміщення за ГОСТ 15150-69 і ГОСТ 15543-70.Роз'єднувачі складаються з окремих полюсів, які можуть використовуватися в однополюсному або триполюсному варіантах установки.Полюс роз'єднувача виконаний у вигляді колонкового апарату з розворотом головних ножів в горизонтальній площині і складається з цоколя ізоляційних колонок, струмоведучої системи і заземлюючого пристрою.Струмовідна система являє собою два контактних ножа. Каждый нож состоит из основания, на котором крепятся параллельно две медные шины у разъединителей на 1000 А и четыре, расположенные в два яруса – у разъединителей на 2000 А. Один конец шин гибкими связями соединен с контактным выводом, а на другом образован разъемный контакт.Вращением изоляционных колонок осуществляется операции «Включение» и «Отключение». Рычаги колонок соединены между собой внутриполюсной тягой и межполюсными тягами, поворачивающими колонки всех полюсов разъединителя на 90 градусов.Управление разъединителями осуществляется при помощи ручных или двигательных приводов. Ручные привода: ПР-2, ПРН-10, ПРНЗ-10, ПРЗ-1(2)-35, ПР-90(180), ПРН-90(180), ПРГ-00(05),(06)-2Б, ПР-2Б, ПРГ-6. Электродвигательные (моторные) привода: УМП-II, УМПЗ-ІІ; ПДЧ, ПД-5, ПД-14.
Разъединители РДЗ-1(2)-35/1000, РЛНДЗ-35/1000, РЛНЗ -10-20/400(630), РГ-35/1000, РНДз -35/1000, РДЗ 35/2000, РГП-1(2)-35/1000, РГ-1(2)-110/1000(1250),(2000). НАРУЖНОЙ установки. ГОРИЗОНТАЛЬНО-ПОВОРОТНОГО ТИПА. Двухколонковый. Одно/Двухполюсный/Трёхполюсный.
На изоляторах ИОС 35/500-01, С4-195-I либо на усиленных С4-195-II.
Также, изготавливаем разъединители и привода контактной сети постоянного и переменного тока железной дороги типа РКС-3.3/3000, 3.3/4000; РНДЖ-27.5/1600, РНДЖЗ-27,5/1600, РД-35/1000.
Привод разъединителя контактной сети - электродвигательный, типа УМП-II и УМПЗ-II.
Климатическое исполнение и категория размещения У или УХЛ1 по ГОСТ 15150-69.
Изготавливается по ТУ У 27.1-41619422-001:2018.
Комплектуется ручными приводами типа ПР, ПРЗ, ПРН, ПРНз, ПРГ либо моторными типа УМП-ІІ и УМПЗ-ІІ
Основні | |
---|---|
Країна виробник | Україна |
Рід установки | Зовнішня |
Кількість полюсів | 3 шт. |
Номінальний струм | 2000 А |
Напруга | 35 кВ |
Максимальна робоча напруга | 40.5 кВ |
Ступінь захисту IP | 65 |
Комутаційна зносостійкість | 2000 циклів |
Частота струму | 50 Гц |
Кількість опорних ізоляторів | 6 шт. |
Кількість заземлювачів | 2 шт. |
Спосіб монтажу | Горизонтальний |
Маса | 180 кг |
Струм електродинамічної стійкості | 63 кА |
Струм термічної стійкості | 25 кА |
Користувацькі характеристики | |
Виробник | ТОВ "Енергоспецсервіс ВП" |
- Ціна: 79 700 ₴
