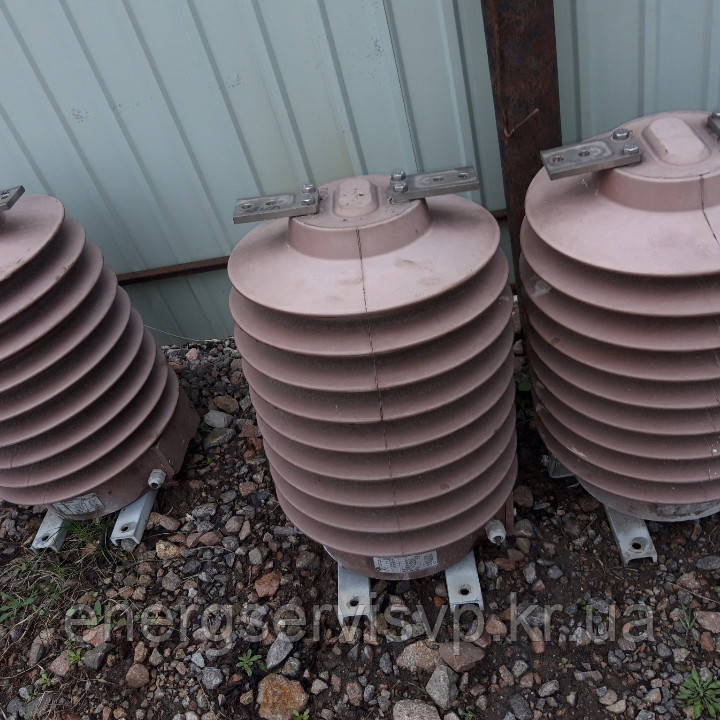

Трансформатор струму ТОЛ-35. ZIF-35

- В наявності
- Оптом і в роздріб
- Код: 8535
від 70 000 грн
Показати оптові ціни- +380 (95) 554-44-40Керівництво
- +380 (50) 555-44-40Відділ контролю якості.
Опис
Трансформатори струму ТОЛ-35-III-7.2 призначені для передачі сигналу вимірювальної інформації вимірювальним приладам, пристроїв захисту, автоматики, сигналізації та управління, для ізолювання ланцюгів вторинних з'єднань від високої напруги в електричних ланцюгах змінного струму частотою 50 Гц на номінальну напругу 35 кВ.
Вимірювальні трансформатори ТОЛ-35-III-7.2 призначені для зовнішньої установки у відкритих розподільних пристроїв (ВРП).
Особливості опорних трансформаторів струму ТОЛ-35-III-7.2
- Призначені для експлуатації в наступних умовах:
- Висота установки над рівнем моря - не більше 1000 м (за погодженням з заводом-виробником допускається експлуатація трансформаторів на висоті над рівнем моря не більше 1000 м).
- Температура навколишнього повітря при експлуатації від мінус 60°С до плюс 50°С.
- Відносна вологість, тиск повітря згідно з ГОСТ 15543.1.
- Навколишнє середовище не вибухонебезпечне, не містить пилу, агресивних газів і парів в концентраціях, що руйнують покриття, метали і ізоляцію.
- Робоче положення трансформаторів в просторі – вертикальне.
- Трансформатори призначені для експлуатації в електроустановках, що зазнають впливу грозових перенапруг при звичайних мірах грозозахисту.
- Номінальний первинний струм - від 10 до 2000 А.
- Номінальний вторинний струм - 1 або 5 А.
Особливості конструкції ТОЛ-35-III-7.2:
- Трансформатори струму ТОЛ-35-III-7.2виконані у вигляді опорної конструкції. Мають одну, дві, три або чотири вторинних обмотки. Вторинні обмотки намотані на тороїдальні магнітопроводи.
- Первинна і вторинні обмотки залиті ізоляційним компаундом, що створюють монолітний блок. Висновки вторинних обмоток розташовані внизу трансформаторів і закриті захисною кришкою.
- У стандартних виконань трансформаторів ТОЛ-35-III-7.2 вторинна обмотка, призначена для вимірювань і обліку електроенергії, позначається №1, обмотки для живлення ланцюгів захисту, автоматики, сигналізації і управління - №2, №3 та №4.
- При замовленні трансформаторів з нестандартним набором котушок за класами точності, номінальним вторинним навантаженням або номінальним граничним кратностям, параметри обмоток вказані в паспорті на виріб і на табличці технічних даних.
Технічні характеристики
Найбільша робоча напруга | 40,5 кВ |
Номінальна частота | 50 Гц, 60 Гц |
Клас точності основний вторинної обмотки | 0,2, 0,2 S, 0,5, 0,5 S, 5P, 10P |
Номінальна вторинна навантаження | 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА |
Кліматичне виконання (діапазон робочих температур) і категорія розміщення | Т1, УХЛ1 |
Струм односекундної термічної стійкості, кА | 1,0 А; 1,5 А; 2,0 А; 3,0 А; 4,0 А; 5,0 А; 7,5 А; 8,0 А; 10,0 А; 15,0 А; 20,0 А; 30; 40,0 А; 50,0 А |
Конструктивне виконання | 7.2 |
Вага | 130 кг |
Структура позначення, приклад замовлення
Номінальний первинний струм, А
Клас точності вторинної обмотки №2
Клас точності вторинної обмотки №1
Кількість вторинних обмоток, шт (1, 2, 3 або 4)
Номер конструктивного виконання
Довжина шляху витоку III за ГОСТ 9920
Номінальна напруга, кВ
Виконання з литою ізоляцією
Опорний
Трансформатор струму
Трансформатори струму ТОЛ-35-III-7.2 призначені для передачі сигналу вимірювальної інформації вимірювальним приладам, пристроїв захисту, автоматики, сигналізації та управління, для ізолювання ланцюгів вторинних з'єднань від високої напруги в електричних ланцюгах змінного струму частотою 50 Гц на номінальну напругу 35 кВ.
Вимірювальні трансформатори ТОЛ-35-III-7.2 призначені для зовнішньої установки у відкритих розподільних пристроїв (ВРП).
Особливості опорних трансформаторів струму ТОЛ-35-III-7.2
- Призначені для експлуатації в наступних умовах:
- Висота установки над рівнем моря - не більше 1000 м (за погодженням з заводом-виробником допускається експлуатація трансформаторів на висоті над рівнем моря не більше 1000 м).
- Температура навколишнього повітря при експлуатації від мінус 60°С до плюс 50°С.
- Відносна вологість, тиск повітря згідно з ГОСТ 15543.1.
- Навколишнє середовище не вибухонебезпечне, не містить пилу, агресивних газів і парів в концентраціях, що руйнують покриття, метали і ізоляцію.
- Робоче положення трансформаторів в просторі – вертикальне.
- Трансформатори призначені для експлуатації в електроустановках, що зазнають впливу грозових перенапруг при звичайних мірах грозозахисту.
- Номінальний первинний струм - від 10 до 2000 А.
- Номінальний вторинний струм - 1 або 5 А.
Особливості конструкції ТОЛ-35-III-7.2:
- Трансформатори струму ТОЛ-35-III-7.2виконані у вигляді опорної конструкції. Мають одну, дві, три або чотири вторинних обмотки. Вторинні обмотки намотані на тороїдальні магнітопроводи.
- Первинна і вторинні обмотки залиті ізоляційним компаундом, що створюють монолітний блок. Висновки вторинних обмоток розташовані внизу трансформаторів і закриті захисною кришкою.
- У стандартних виконань трансформаторів ТОЛ-35-III-7.2 вторинна обмотка, призначена для вимірювань і обліку електроенергії, позначається №1, обмотки для живлення ланцюгів захисту, автоматики, сигналізації і управління - №2, №3 та №4.
- При замовленні трансформаторів з нестандартним набором котушок за класами точності, номінальним вторинним навантаженням або номінальним граничним кратностям, параметри обмоток вказані в паспорті на виріб і на табличці технічних даних.
Технічні характеристики
Найбільша робоча напруга | 40,5 кВ |
Номінальна частота | 50 Гц, 60 Гц |
Клас точності основний вторинної обмотки | 0,2, 0,2 S, 0,5, 0,5 S, 5P, 10P |
Номінальна вторинна навантаження | 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА |
Кліматичне виконання (діапазон робочих температур) і категорія розміщення | Т1, УХЛ1 |
Струм односекундної термічної стійкості, кА | 1,0 А; 1,5 А; 2,0 А; 3,0 А; 4,0 А; 5,0 А; 7,5 А; 8,0 А; 10,0 А; 15,0 А; 20,0 А; 30; 40,0 А; 50,0 А |
Конструктивне виконання | 7.2 |
Вага | 130 кг |
Структура позначення, приклад замовлення
Номінальний первинний струм, А
Клас точності вторинної обмотки №2
Клас точності вторинної обмотки №1
Кількість вторинних обмоток, шт (1, 2, 3 або 4)
Номер конструктивного виконання
Довжина шляху витоку III за ГОСТ 9920
Номінальна напруга, кВ
Виконання з литою ізоляцією
Опорний
Трансформатор струму
Трансформатори струму ТОЛ-35-III-7.2 призначені для передачі сигналу вимірювальної інформації вимірювальним приладам, пристроїв захисту, автоматики, сигналізації та управління, для ізолювання ланцюгів вторинних з'єднань від високої напруги в електричних ланцюгах змінного струму частотою 50 Гц на номінальну напругу 35 кВ.
Вимірювальні трансформатори ТОЛ-35-III-7.2 призначені для зовнішньої установки у відкритих розподільних пристроїв (ВРП).
Особливості опорних трансформаторів струму ТОЛ-35-III-7.2
- Призначені для експлуатації в наступних умовах:
- Висота установки над рівнем моря - не більше 1000 м (за погодженням з заводом-виробником допускається експлуатація трансформаторів на висоті над рівнем моря не більше 1000 м).
- Температура навколишнього повітря при експлуатації від мінус 60°С до плюс 50°С.
- Відносна вологість, тиск повітря згідно з ГОСТ 15543.1.
- Навколишнє середовище не вибухонебезпечне, не містить пилу, агресивних газів і парів в концентраціях, що руйнують покриття, метали і ізоляцію.
- Робоче положення трансформаторів в просторі – вертикальне.
- Трансформатори призначені для експлуатації в електроустановках, що зазнають впливу грозових перенапруг при звичайних мірах грозозахисту.
- Номінальний первинний струм - від 10 до 2000 А.
- Номінальний вторинний струм - 1 або 5 А.
Особливості конструкції ТОЛ-35-III-7.2:
- Трансформатори струму ТОЛ-35-III-7.2виконані у вигляді опорної конструкції. Мають одну, дві, три або чотири вторинних обмотки. Вторинні обмотки намотані на тороїдальні магнітопроводи.
- Первинна і вторинні обмотки залиті ізоляційним компаундом, що створюють монолітний блок. Висновки вторинних обмоток розташовані внизу трансформаторів і закриті захисною кришкою.
- У стандартних виконань трансформаторів ТОЛ-35-III-7.2 вторинна обмотка, призначена для вимірювань і обліку електроенергії, позначається №1, обмотки для живлення ланцюгів захисту, автоматики, сигналізації і управління - №2, №3 та №4.
- При замовленні трансформаторів з нестандартним набором котушок за класами точності, номінальним вторинним навантаженням або номінальним граничним кратностям, параметри обмоток вказані в паспорті на виріб і на табличці технічних даних.
Технічні характеристики
Найбільша робоча напруга | 40,5 кВ |
Номінальна частота | 50 Гц, 60 Гц |
Клас точності основний вторинної обмотки | 0,2, 0,2 S, 0,5, 0,5 S, 5P, 10P |
Номінальна вторинна навантаження | 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА |
Кліматичне виконання (діапазон робочих температур) і категорія розміщення | Т1, УХЛ1 |
Струм односекундної термічної стійкості, кА | 1,0 А; 1,5 А; 2,0 А; 3,0 А; 4,0 А; 5,0 А; 7,5 А; 8,0 А; 10,0 А; 15,0 А; 20,0 А; 30; 40,0 А; 50,0 А |
Конструктивне виконання | 7.2 |
Вага | 130 кг |
Структура позначення, приклад замовлення
Номінальний первинний струм, А
Клас точності вторинної обмотки №2
Клас точності вторинної обмотки №1
Кількість вторинних обмоток, шт (1, 2, 3 або 4)
Номер конструктивного виконання
Довжина шляху витоку III за ГОСТ 9920
Номінальна напруга, кВ
Виконання з литою ізоляцією
Опорний
Трансформатор струму
Трансформатори струму ТОЛ-35-III-7.2 призначені для передачі сигналу вимірювальної інформації вимірювальним приладам, пристроїв захисту, автоматики, сигналізації та управління, для ізолювання ланцюгів вторинних з'єднань від високої напруги в електричних ланцюгах змінного струму частотою 50 Гц на номінальну напругу 35 кВ.
Вимірювальні трансформатори ТОЛ-35-III-7.2 призначені для зовнішньої установки у відкритих розподільних пристроїв (ВРП).
Особливості опорних трансформаторів струму ТОЛ-35-III-7.2
- Призначені для експлуатації в наступних умовах:
- Висота установки над рівнем моря - не більше 1000 м (за погодженням з заводом-виробником допускається експлуатація трансформаторів на висоті над рівнем моря не більше 1000 м).
- Температура навколишнього повітря при експлуатації від мінус 60°С до плюс 50°С.
- Відносна вологість, тиск повітря згідно з ГОСТ 15543.1.
- Навколишнє середовище не вибухонебезпечне, не містить пилу, агресивних газів і парів в концентраціях, що руйнують покриття, метали і ізоляцію.
- Робоче положення трансформаторів в просторі – вертикальне.
- Трансформатори призначені для експлуатації в електроустановках, що зазнають впливу грозових перенапруг при звичайних мірах грозозахисту.
- Номінальний первинний струм - від 10 до 2000 А.
- Номінальний вторинний струм - 1 або 5 А.
Особливості конструкції ТОЛ-35-III-7.2:
- Трансформатори струму ТОЛ-35-III-7.2виконані у вигляді опорної конструкції. Мають одну, дві, три або чотири вторинних обмотки. Вторинні обмотки намотані на тороїдальні магнітопроводи.
- Первинна і вторинні обмотки залиті ізоляційним компаундом, що створюють монолітний блок. Висновки вторинних обмоток розташовані внизу трансформаторів і закриті захисною кришкою.
- У стандартних виконань трансформаторів ТОЛ-35-III-7.2 вторинна обмотка, призначена для вимірювань і обліку електроенергії, позначається №1, обмотки для живлення ланцюгів захисту, автоматики, сигналізації і управління - №2, №3 та №4.
- При замовленні трансформаторів з нестандартним набором котушок за класами точності, номінальним вторинним навантаженням або номінальним граничним кратностям, параметри обмоток вказані в паспорті на виріб і на табличці технічних даних.
Технічні характеристики
Найбільша робоча напруга | 40,5 кВ |
Номінальна частота | 50 Гц, 60 Гц |
Клас точності основний вторинної обмотки | 0,2, 0,2 S, 0,5, 0,5 S, 5P, 10P |
Номінальна вторинна навантаження | 3 ВА, 5 ВА, 10 ВА, 15 ВА, 20 ВА, 25 ВА, 30 ВА |
Кліматичне виконання (діапазон робочих температур) і категорія розміщення | Т1, УХЛ1 |
Струм односекундної термічної стійкості, кА | 1,0 А; 1,5 А; 2,0 А; 3,0 А; 4,0 А; 5,0 А; 7,5 А; 8,0 А; 10,0 А; 15,0 А; 20,0 А; 30; 40,0 А; 50,0 А |
Конструктивне виконання | 7.2 |
Вага | 130 кг |
Структура позначення, приклад замовлення
Номінальний первинний струм, А
Клас точності вторинної обмотки №2
Клас точності вторинної обмотки №1
Кількість вторинних обмоток, шт (1, 2, 3 або 4)
Номер конструктивного виконання
Довжина шляху витоку III за ГОСТ 9920
Номінальна напруга, кВ
Виконання з литою ізоляцією
Опорний
Трансформатор струму
Інформація для замовлення
- Ціна: від 70 000 грн
