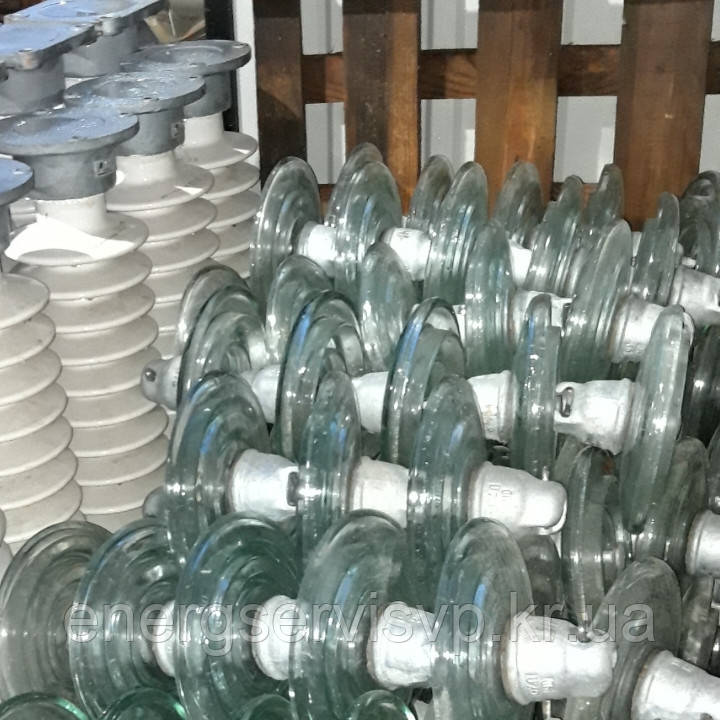

Ізолятор ПС-70, ПС-120, ПСД-70

Ізолятори ГОС-110-600-I-М УХЛ1, ІОС-110-600-II-М УХЛ1 призначений для ізоляції та кріплення струмопровідних частин в електричних апаратах, комплектних розподільних пристроях, струмопроводах, розподільних пристроях електричних станцій і підстанцій змінної напруги 110 кВ частоти до 100 Гц.

За технічними вимогами ОАО РАТ «ЕЕС Росії» була приведена модернізація ізоляторів на клас напруги 110 кВ із механічною міцністю 600 даН. З урахуванням вимог споживачів були розроблені ізолятори ЙОС-110-600 для районів з I та II ступенями забруднення. Основними перевагами нових ізоляторів є те, що завдяки використанню нових матеріалів і технологій, застосовуваних для виготовлення ізоляційної частини, досягнуті більш високі механічні характеристики керамічного матеріалу, порівнюючи з вимогами ГОСТ 20419, підгрупа 120, що підтверджується випробуваннями зразків матеріалу незалежною випробувальною лабораторією.

Матеріал арматури — високоміцний чавун марки ВЧ 40-50 з цинковим покриттям. Портландцемент марки 500 ДОН ГОСТ 10178 з коефіцієнтом лінійного розширення не більш ніж 0,03%. Армічні шви захищені силіконовим герметиком. Термін експлуатації ізоляторів до заміни, за дотримання вимог нормативної документації, становить не менш ніж 30 років. Ізолятори водночас не вимагають обслуговування за весь період експлуатації. Все знову розроблені ізолятори зберегли приєднувальні розміри та є взаємозамінними із серійно випускатими ізоляторами типівСМАК-110-600-М УХЛ, Т1.
